Snadno a rychle vyrobíte elegantní spoje. Vhodné pro všechny typy horních frézek.
• Dvě velikosti přípravku.
• Pevné ocelové tělo.
• Přesná laserem řezaná šablona z 4mm pozinkovaného ocelového plechu.
• Masivní držáky šablony.
• Posuvné dorazy pro jednoduché ustavení dílů vzhledem k šabloně.
• Robustní ocelové přítlaky
• Jednoduché nastavení a používání.
• Šablony pro minirybinu, čepový spoj a otevřenou rybinu jsou k dispozici jako příslušenství.
• Speciální úchytné otvory pro umístění dorazů na šabloně.

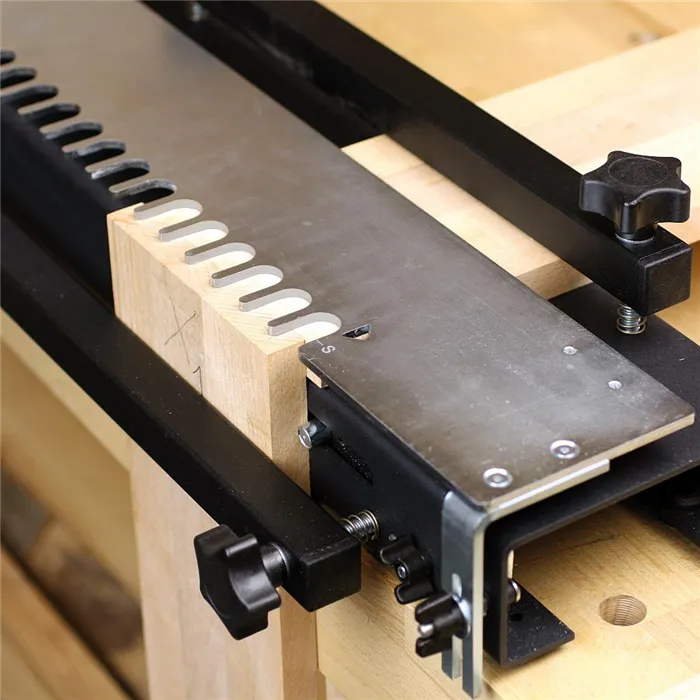

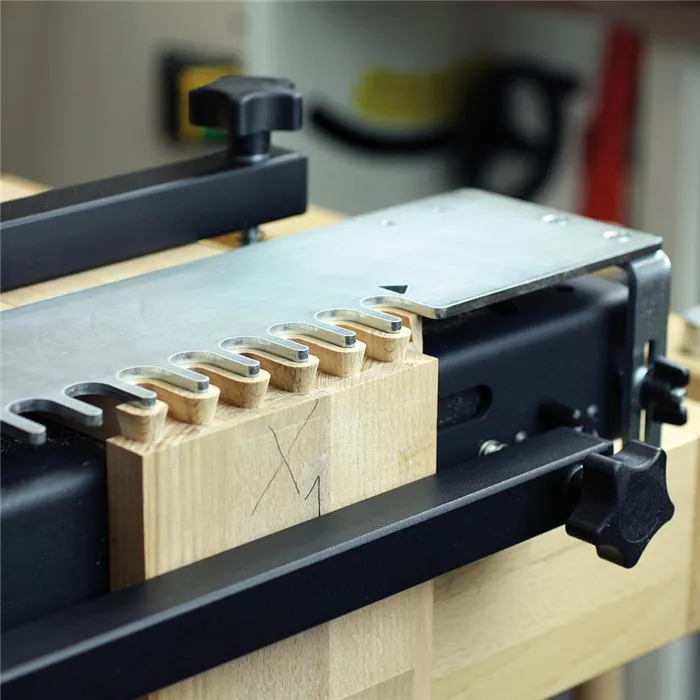

IGM cinkovací přípravek je určen pro výrobu polokrytých rybinových spojů pomocí ruční frézky a stopkové frézy. Polokryté rybinové spoje se nejčastěji používají na zásuvkách z masivního dřeva. Díky volitelným šablonám lze přípravek rozšířit na výrobu různý typů spojů, jako jsou čepové spoje, otevřené rybinové spoje, které využijete pro výrobu nábytku z masivního dřena, šperkovnice nebo pracovní bedny z masivního dřeva. Robustní přítlaky bezpečně upnou i větší dílce. Jednoduše obrobek upevníte na tělo přípravku, upnete zvolenou šablonu, nastavíte hloubku frézování a pomocí kopírovacího kroužku upnutého v ruční frézce vyfrézujete zvolený spoj. Cinkovací přípravek je vyroben v České Republice.
Parametry:
• Průměr kopírovacího kroužku: 15,8 x 4mm
• Max. průměr základny frézky: 180mm
• Velikost spoje: 12,7mm 14°
• Tloušťka obrobku: 11 - 25mm
• Šířka obrobku: 610mm

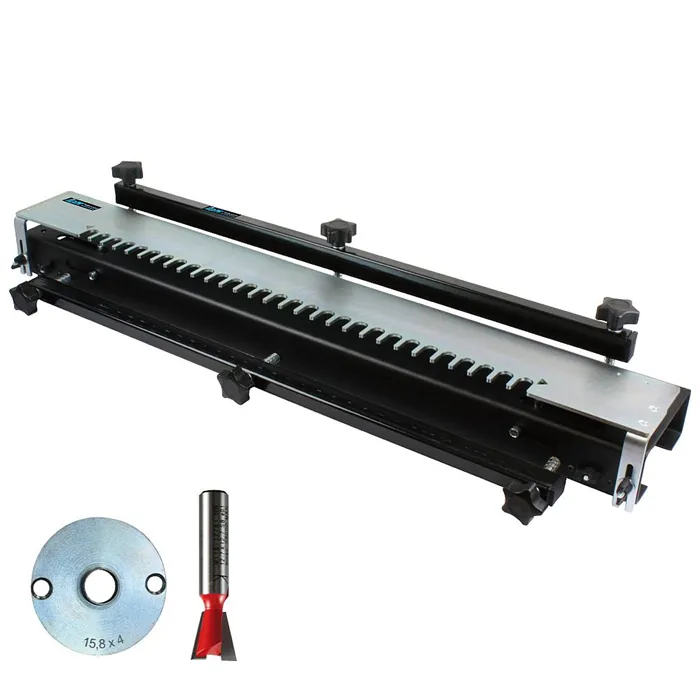

Součást balení:
• Kompletní cinkovací zařízení
• 12,7mm šablonu pro polokrytý rybinový spoj
• Kopírovací kroužek D15,8 4mm
• HM Rybinovou frézu D12,7 x 12,7/14° stopka 8mm
• Jasný a přehledný návod k obsluze
Do některých typů horních frézek není možné přímo upnout IGM kopírovací kroužek. Pomocí průhledné redukční desky FRB170, kterou připevníte na základnu Vaší horní frézky, přesně vycentrujete a upnete IGM kopírovací kroužky. Kód FRB170.
