Snadný způsob spojování desek kolíky

Kolíkovací přípravek

Máte chuť se naučit spojovat nábytkové desky? Potřebujete opravit starou skříňku nebo předělat novou? Poradíme vám, jak se dá s levným přípravkem udělat kolíkový spoj, který vás nebude stát velké peníze a poradí si s ním každý.



Postup práce s kolíkovacím přípravkem IGM Fachmann 125-508819

Pro práci jsme zvolili základní přípravek za pouhých cca 300 Kč, který lze jednoduše objednat v e-shopu IGM nebo zakoupit v IGM prodejních centrech a u IGM prodejců

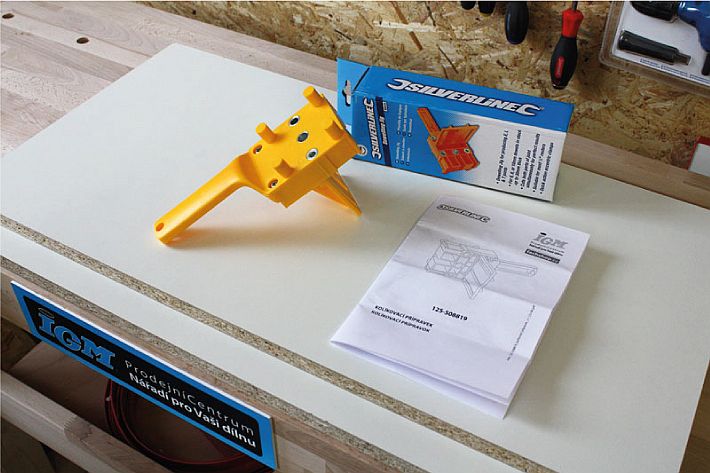

Obsah balení

Kolíkovací přípravek dodávaný firmou IGM nástroje a stroje s. r. o. obdržíte společně s přehledným návodem k použití. Přípravek je vyroben z tvrdého plastu a vrtací otvory jsou opatřeny kalenými kovovými pouzdry zalisovanými do plastového těla. Přípravek umožňuje spojování dílců kolíky o průměru 6 mm, 8 mm a 10 mm. K tomuto účelu slouží tři otvory, každý o jiném průměru.

Kolíkovací přípravek


Použití přípravku

Přípravkem IGM Fachmann můžete spojovat dřevotřískové a laminované desky, prkna, spárovky a materiál na bázi dřeva o tloušťce od 10 mm do 30 mm.

Jak použít kolíkovací přípravek


Potřebné doplňky pro kolíkování

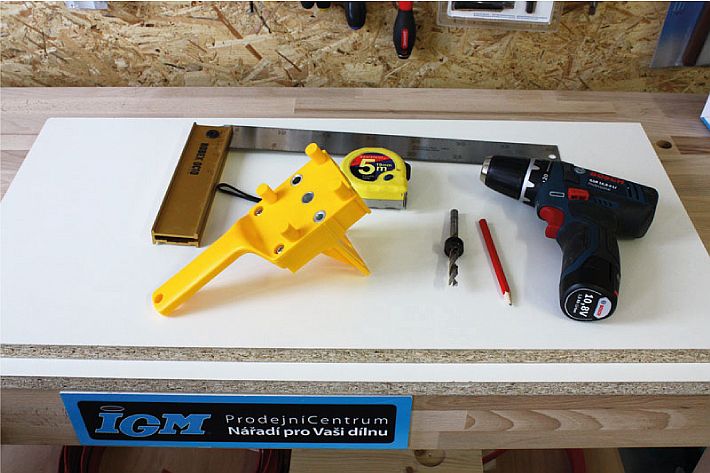

Pro kolíkování s přípravkem budete potřebovat spojovací kolíky, ostrou tužku, úhelník, metr na rozměření a překreslení roztečí kolíků, dále vrtačku nebo aku vrtačku, vrták s hloubkovým dorazem pro nastavení vrtané hloubky. K dokončení spoje budete potřebovat svěrky a lepidlo pro slepení dílců. Pro zajištění dílce vám postačí svěrka pro stažení spoje při lepení.

Jednoduché kolíkování s kolíkovacím přípravkem IGM

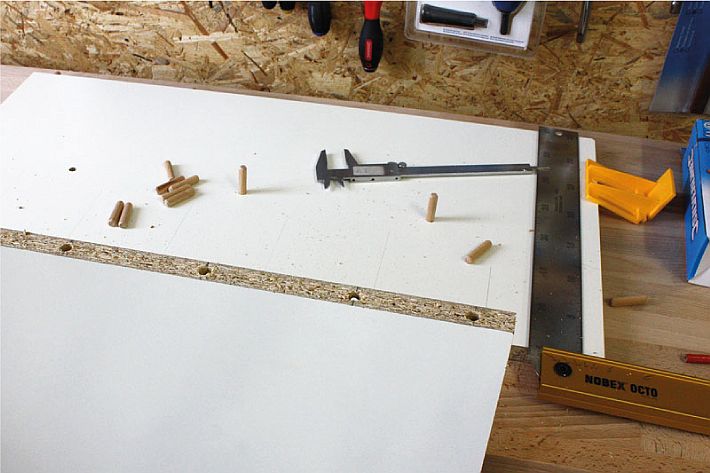

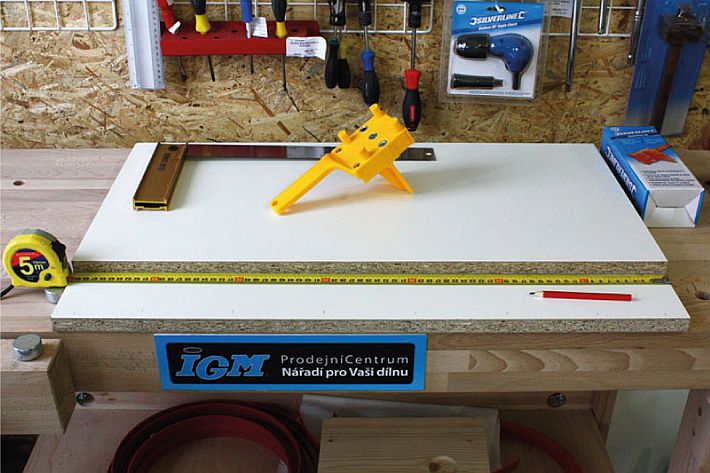

Rozměření středů otvorů

Oba dílce si položte na sebe, zalícujte přední stranu a metrem si na spodní desce rozměřte středy kolíků. Doporučuji první kolík umístit 27 mm od přední a zadní hrany. Rozteč mezi kolíky je libovolná. Pamatujte ale na to, že dlouhé rozteče neposkytují dostatečnou pevnost spoje. Doporučuji dělat rozteče v rozmezí 65–100 mm. Tím bude pevnost spoje zaručená.

Kolíkovací přípravek IGM

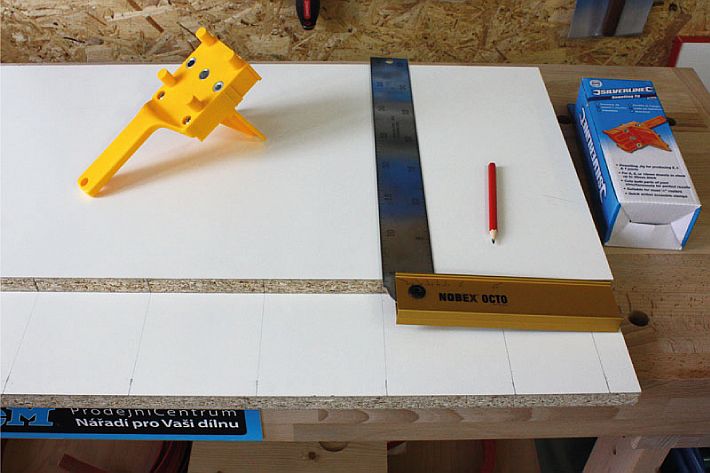

Přerýsování na druhý dílec

Středy kolíků si přeznačte na druhý dílec a rozrýsujte úhelníkem, abyste se přípravkem snadno trefili na střed otvorů (naznačené rysky). Dílec, který budete vrtat do plochy, rýsujeme na plochu, druhý dílec budete vrtat do hrany, rýsujte tedy na hranu.

Jedno

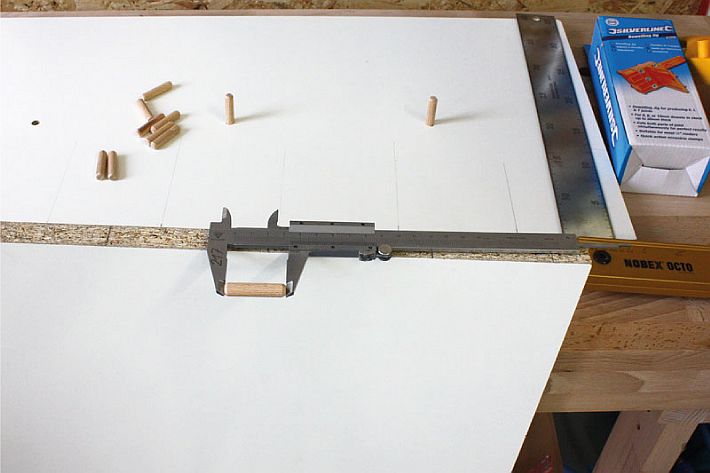

Rozměr kolíku – rozdělení vrtané hloubky

Změřte si celkovou délku kolíku a rozvrhněte, jakou hloubku budete vrtat do hrany desky a jakou do plochy. V tomto postupu jsme používali kolíky dlouhé 35 mm a desku o tloušťce 18 mm. Do plochy jsme vrtali otvor hluboký 15 mm a do hrany 22 mm hluboký. Vždy 2 mm necháváme prostor pro lepidlo, tedy 15 mm do plochy + 20 mm do hrany + 2 mm prostor pro lepidlo.

Jak kolíkovat

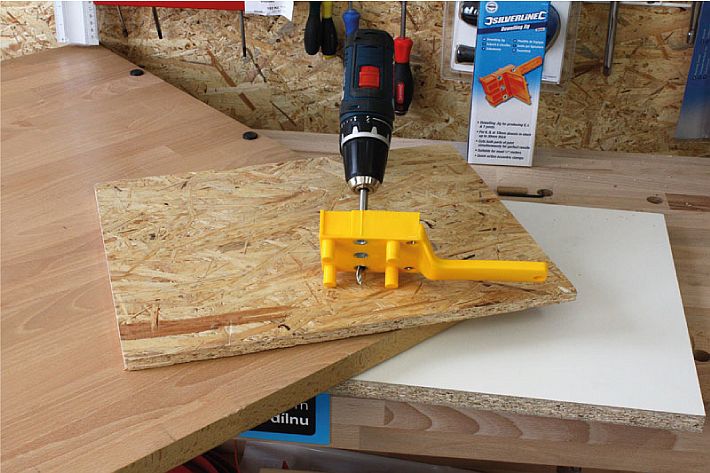

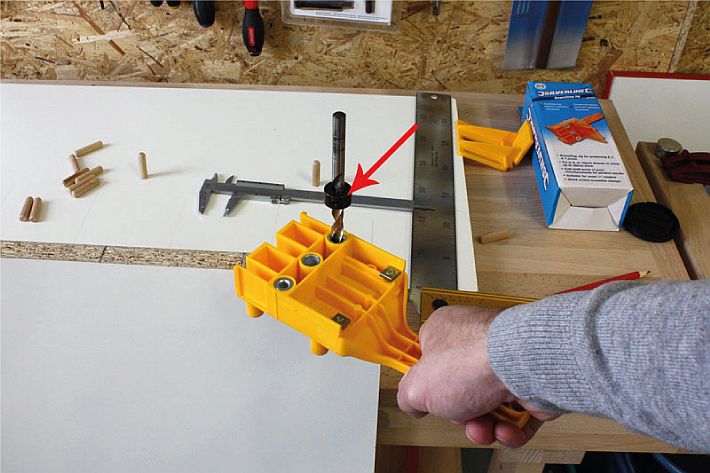

Nastavení vrtané hloubky

Přípravek vložte na dílec, zasuňte vrták do pouzdra, dokud se neopře o dílec. Hloubka vrtání se rovná vzdálenosti hloubkového dorazu od přípravku. Vzdálenost nastavíte posunutím kroužku po vrtáku a zafixujete pomocí jisticího červíku. Dbejte na řádné dotažení hloubkového dorazu, aby nedošlo k jeho posunutí, a tím ke změně hloubky při vrtání.

Jak kolíkovat s kolíkovacím přípravkem


Nastavení přípravku pro vrtání do hrany dílce

Při vrtání otvorů do hrany je důležité umístění otvoru na střed hrany dílce a přesné nastavení roztečí mezi jednotlivými kolíky.

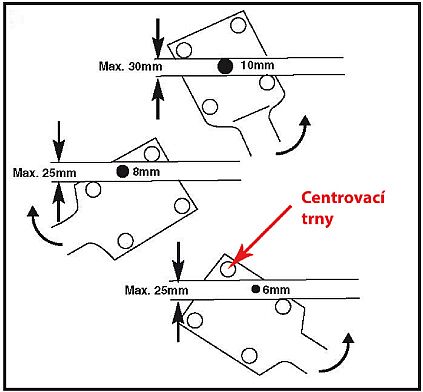

Rozměry kolíkovacího přípravku

K vyvrtání otvoru zvoleného průměru na střed hrany dílce je třeba přípravek přiložit na hranu předepsaným způsobem (podle obrázku výše). Pomocí centrovacích trnů a otočením rukojeti správným směrem nastavíte přesný střed. Pro určení roztečí mezi kolíky poslouží zakreslené rysky na hraně. Rysku mějte vždy na středu vodicího pouzdra.

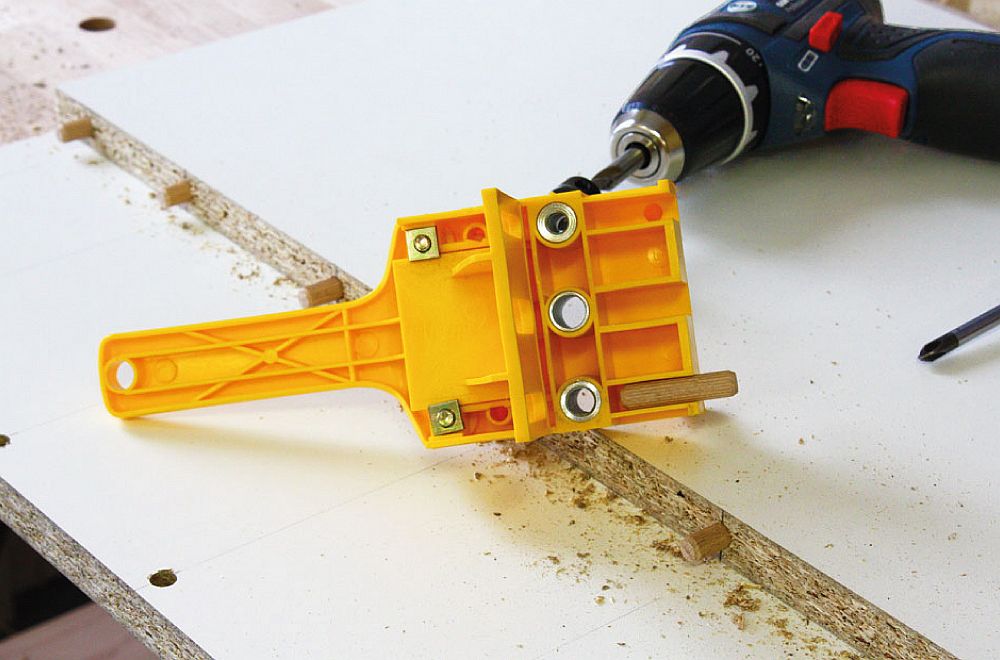

Vrtání otvorů do hrany

Vsaďte vrták do kaleného pouzdra a vyvrtejte otvor pro kolík.

Použití kolíkovacího přípravku

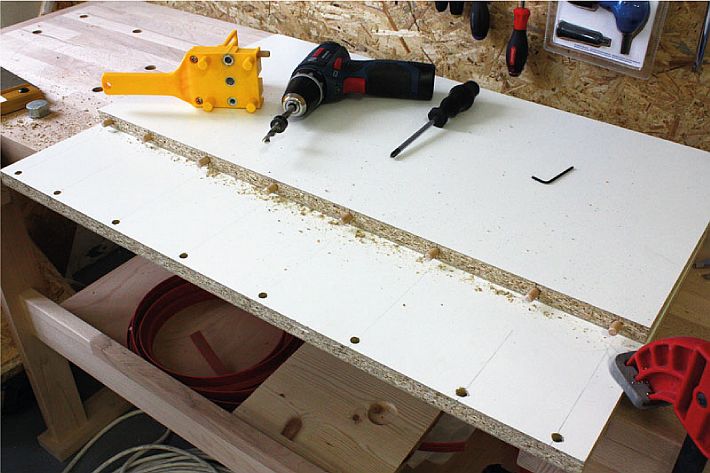

Takto postupujte při vrtání dalších otvorů pro kolíky.

Postup kolíkování pomocí kolíkovacího přípravku

TIP: Pro snadné vrtání a vedení otvoru používejte vrták s vodicím hrotem a předřezy. Vrtáky do dřeva najdete v e-shopu IGM.

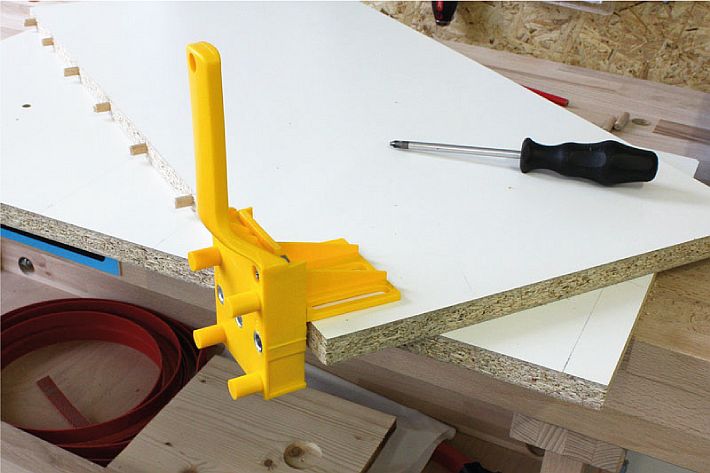

Nastavení přípravku pro vrtání do plochy

Před začátkem vrtání do plochy je třeba k přípravku namontovat postranní doraz a nastavit vzdálenost vrtání od hrany dílce.
Pro snadné nastavení vsaďte jeden kolík do otvoru v hraně a na něj nasuňte přípravek otvorem shodného průměru. Postranní doraz přitlačte k desce a dotáhněte jisticími šrouby.

Jedno

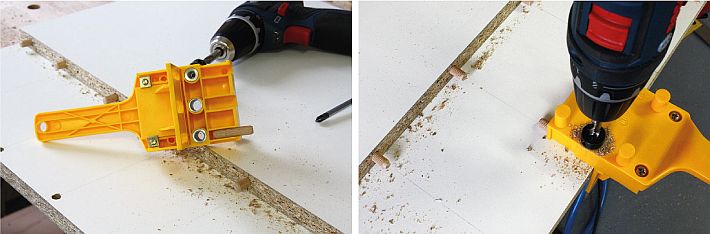

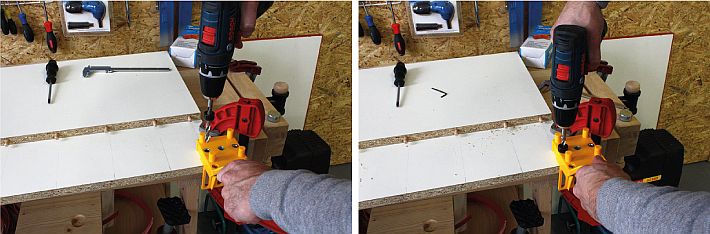

Vrtání otvorů do plochy

kolíkování s přípravkem IGM

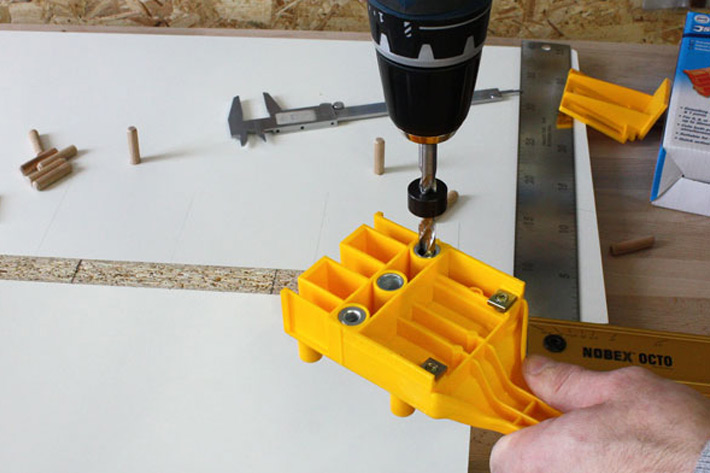

Nastavte hloubku vrtání pomocí hloubkového dorazu na vrtáku na 15 mm a vyvrtejte otvory. Vzdálenost od hrany dílce určuje postranní doraz přípravku. Středy kolíků si určujete podle narýsovaných roztečí. Takto postupujte u všech kolíků.

Kolíkování jednoduše s kolíkovacím přípravkem IGM

TIP: Pro snadnější určení středu vrtání zasuňte kolík do přípravku ze spodní strany k používanému otvoru a umístění středu nastavte podle něj.

určení středu při kolíkování

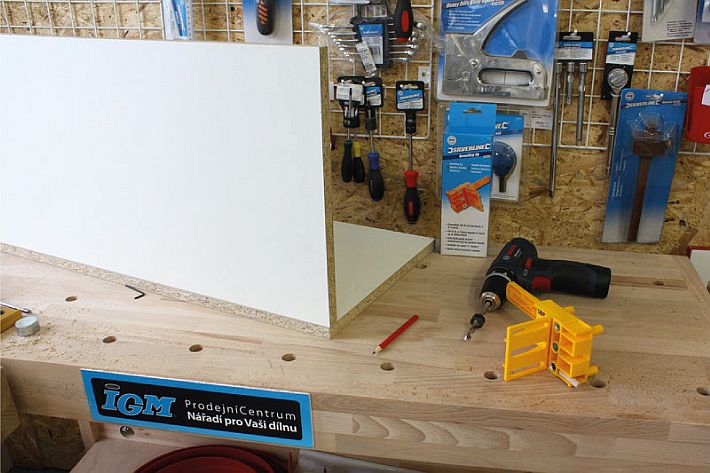

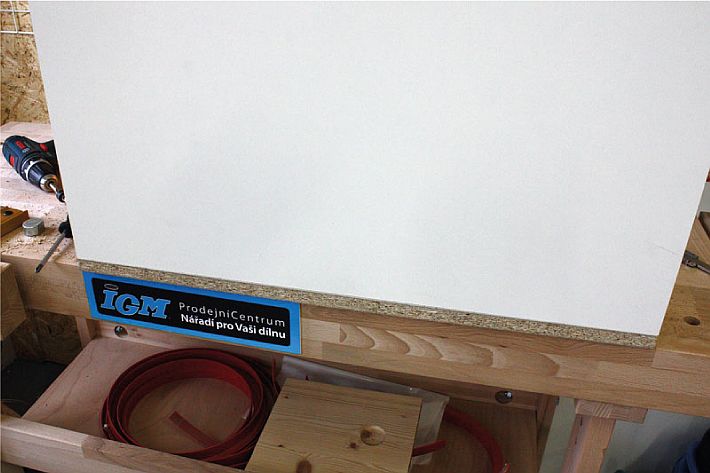

Sestavení dílců

hotoví spoj pomocí kolíkování

Pokud jste byli při práci pečliví, bude pro vás snadné nakolíkovaný spoj sesadit. V případě, že se při kolíkování některý otvor vychýlil, můžete jednoduše potřebnou část kolíku odštípnout


Lepení kolíků

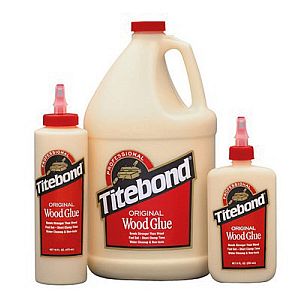

Pro lepení kolíků používejte disperzní lepidlo pro vnitřní použití. Můžete použít i disperzní voděodolné lepidlo. Z vlastní zkušenosti doporučujeme používat lepidla Titebond. Zaručují jedinečnou pevnost lepeného spoje a nedochází u nich ke zmenšování objemu jako u PVA lepidel.

Kolíkování s lepidlem Titebond

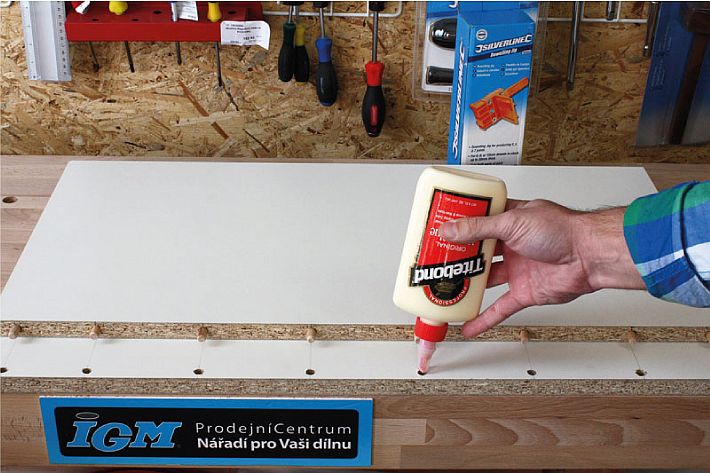

Jako první nalepte kolíky do hrany. Poté dejte lepidlo do otvorů v ploše a sesaďte desky do sebe.

Lepidlo Titebond a kolíkování

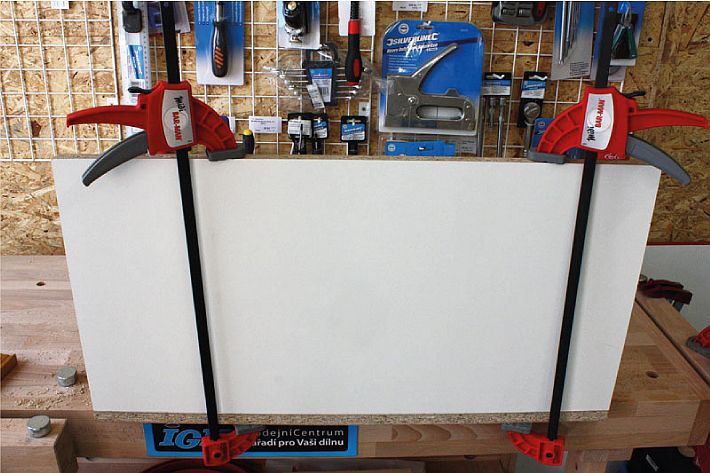

Stažení lepeného spoje

Po sesazení lepeného spoje je třeba dílce stáhnout svěrkami, abychom dosáhli co nejtěsnějšího a trvalého spoje. Je dobré, když stažení trvá po dobu cca 20 minut, aby došlo k zavadnutí.

Sevření obrobku po kolíkování


Hodnocení práce s přípravkem

Přípravek je cenově dostupný, a protože práce s ním je snadná, může ho používat i průměrně zručný kutil. Jediné, na co je třeba dávat pozor, je chycení středů vrtaných otvorů.
Tento přípravek je vhodný na malý počet spojů, především pro kutily. Pokud budete chtít kolíkovat pravidelně, doporučujeme vám přípravky vyšší úrovně.

hotoví spoj


TIP pro lepší vzhled spoje

Pro lepší a profesionálnější vzhled doporučujeme vytvoření tzv. fazetky na spoji. Fazetka je přesah průběžné desky (bočnice) oproti druhé. Dělá se nejčastěji 0,4 mm, a to z estetického důvodu. Velikost fazetky ovlivníte při vrtání otvorů do plochy, nastavením postranního dorazu na přípravku v bodu 11.
Vložte mezi desku a postranní doraz materiál o tloušťce požadované velikosti fazetky. Tím dosáhnete posunutí otvorů od kraje.


Závěr

Věříme, že tento postup oceníte při výběru kolíkovacího přípravku a následně při samotném kolíkování ve své dílně.
