Mobilita znamená více prostoru ve vaší dílně
Mnoho našich zákazníků bojuje s prostorem v dílně. Ať to jsou kutilové, nebo řemeslníci. „Vždy by se hodilo víc místa, ale nemáme ho kde vzít.“ To slýcháme od zákazníků velmi často.
A proto jsme rádi, že vám můžeme exkluzivně představit jedinečného pomocníka právě pro vaši dílnu, který problém s prostorem vyřeší.

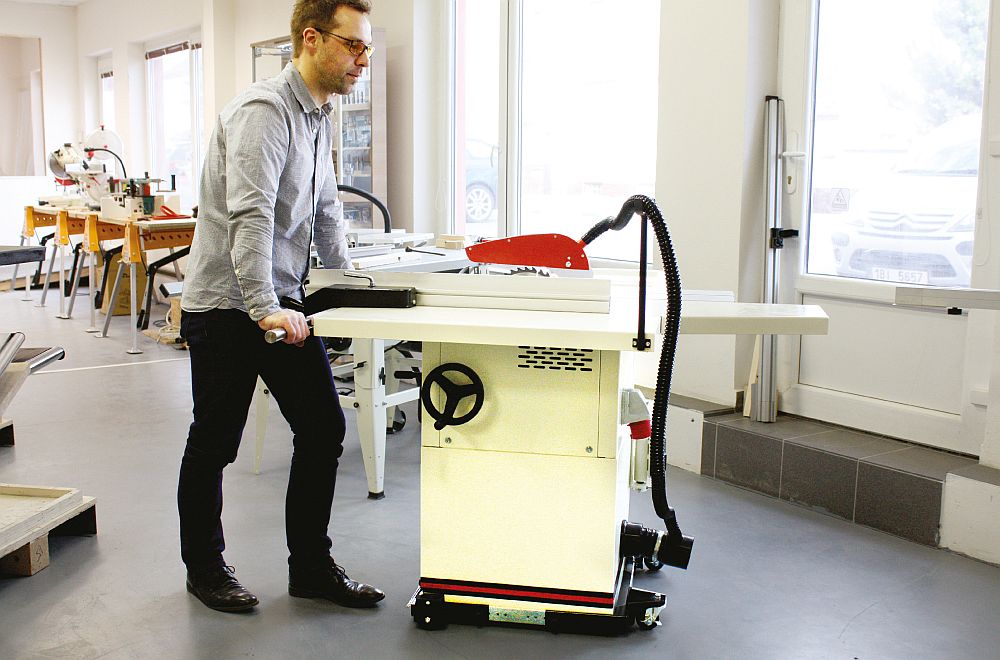

Jedinečným řešením pro vás je JET mobilní podstavec. Dodává se v dvojím provedení podle velikosti základny stroje a možnosti zatížení, které je u většího modelu neuvěřitelných 500 kilogramů.
Konstrukce podstavce

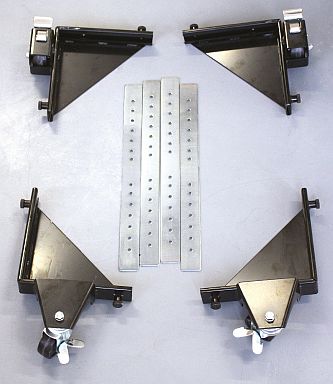

Mobilní podstavec se skládá ze čtyř masivních rohových částí, které jsou opatřeny kolečky s brzdou a aretačním kolíkem. Rohové části jsou vyrobeny z tlustého ohýbaného plechu, aby byla zajištěna maximální nosnost a tuhost. Dvě rohové části mají kolečka pro jízdu rovně a dvě rohové části mají kolečka otočná o 360°, jež zabezpečují variabilní manipulaci ve všech směrech. Všechny rohové části se navzájem spojují čtyřmi spojnicemi opatřenými sérií otvorů pro nastavení velikosti podle základny stroje. Velikost mobilního podstavce je třeba nastavit tak, aby stroj do podstavce přesně zapadl a nemohl se v něm pohybovat.
Sestavení podstavce
Montáž celého podstavce je velmi jednoduchá a zabere jen minutu. Není třeba ho složitě šroubovat a sestavovat. Rohové části jsou přesně profilované pro zasunutí spojovacích dílů a pro zachování celkové pevnosti a tuhosti podstavce. Proti vysunutí jsou opatřeny aretačními kolíky, jež přesně zapadají do předvrtaných otvorů ve spojovacích dílech.

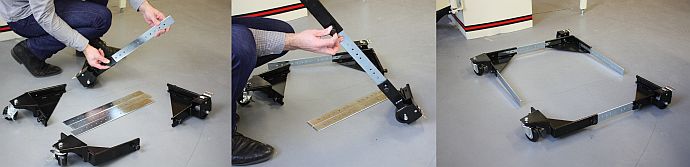

Při sestavování si rozložte celý podstavec na zem a rozmístěte jednotlivé díly tak, jak budou sestaveny k sobě. Postupně spojujte rohové a spojovací díly. Nejprve vytvořte jednu nápravu, která má otočná kola, a pak druhou nápravu, jež bude mít pevná kola. Poté obě nápravy spojte spojovacími díly.
Přesvědčte se, že všechny aretační kolíky jsou zaskočené do otvorů a že protilehlé strany jsou stejně dlouhé.
Poté přezkoušejte funkčnost podstavce bez stroje a také brzdy všech kol.
Ustavení stroje na podstavec
Ustavení stroje na podstavec není nijak náročné. Z důvodu manipulace s těžkým strojem přesto doporučujeme použít manipulační techniku nebo si povolat pomoc. Mohlo by se velmi jednoduše stát, že se stroj zvrhne, případně si způsobíte zranění.
Nejprve je třeba nastavit podstavec podle velikosti základny stroje. Vnitřní prostor podstavce musí být nastaven s mírnou nadmírou, aby bylo možné do něj stroj usadit, ale nesmí být naopak moc velký, protože tím se snižuje možné zatížení podstavce. Nejprve metrem poměřte základnu stroje a nastavte podle ní podstavec na požadované rozměry. Doporučujeme ho nastavovat tak, aby bylo možné snadné zasunutí pod stroj. Tedy nekombinovat otočná a pevná kolečka na jedné nápravě. Tímto si usnadníte manipulaci s podstavcem pod stroj.
Pokud je základna stroje menší než nejmenší možný rozměr podstavce (může se to stát u sloupové vrtačky), doporučujeme vrtačku přišroubovat na základnu, která se teprve umístí do mobilního podstavce. Tímto způsobem se dá zvětšit stabilita libovolného stroje.
Když máte nastavený půdorys stroje na podstavci, můžete začít s jeho umístěním. Při použití manipulační techniky to není nic složitého. Po nadzvednutí do potřebné výšky se zasune podstavec pod stroj a ten se pomalu spustí na podstavec. Při ručním umístění stroje je třeba ho nejprve co nejvíc naklopit na jednu stranu. Poté co nejvíce pod naklopenou část zasunout podstavec a přes jeho hranu zhoupnout stroj do podstavce. Přitom musíme podstavec přidržovat, aby nedošlo k jeho nadzvednutí. Pomalu je třeba zasunout stroj do podstavce a umístit ho do požadované polohy. Pokud ho umísťujete do podstavce ručně, stojí to trochu sil, ale odměnou je mobilita stroje.
Možnost využití

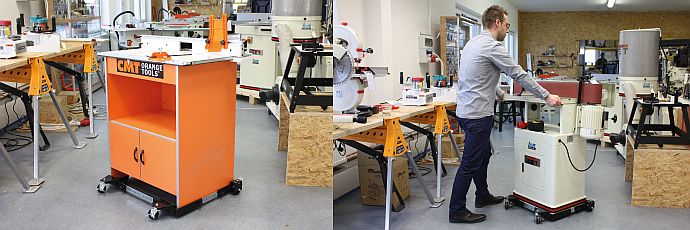

Mobilní podstavec je možné využít pro všechny typy strojů v dřevoobráběcích dílnách, kovodílnách a všude tam, kde je třeba stroj přesouvat nebo s ním snadno manipulovat. Mobilní podstavce se dodávají ve dvou rozměrech a možnostech zatížení. Menší verze podstavce má maximální zatížení 250 kg a rozměr základny stroje od 460 mm × 460 mm do 610 mm × 610 mm. Větší podstavec má maximální zatížení 500 kg a rozměr základny stroje od 610 mm × 610 mm do 860 mm × 860 mm. Pět set kilogramů je již pořádná hmotnost, a přesto můžete díky mobilnímu podstavci s takto těžkým strojem v dílně snadno manipulovat.
Závěrem
Mobilní podstavce jsou šikovným řešením pro menší dílny nebo pro variabilnost stroje. Viděli jsme už několik domácích řešení mobilnosti stroje, ale myslíme si, že jejich složitost a doba potřebná k jejich zhotovení, nestojí za to.
Mobilní podstavce dodávané firmou IGM jsou se zárukou, garancí kvality a jistotou v zatížení. Ve světě jsou velmi rozšířené a u zákazníků oblíbené. Těší nás, že vám je můžeme také nabídnout a tím vám pomoci vyřešit malý prostor v dílně.
Kde si můžete podstavec objednat?
Nejlepší mobilní podstavce můžete zakoupit či objednat u firmy IGM nástroje a stroje.
