Jak vybrat stopkovou frézu na dřevo - základní druhy a použití

Hledáte správnou stopkovou frézu na dřevo? V tomto průvodci si ukážeme hlavní druhy fréz a poradíme, jak si vybrat tu pravou.

Drážkujete, ořezáváte, profilujete nebo jinak obrábíte dřevo? Stopkové frézy vám nesmějí v arzenálu dřevoobráběcích nástrojů chybět. To už nejspíš víte. Možná ale přesně nevíte, zda by se vám hodily frézy pájené, žiletkové, anebo snad spirálové či dokonce diamantové. Nevhodně zvolená fréza přitom může vést k nekvalitnímu opracování materiálu, ale i k rychlému opotřebení a poničení samotného nástroje. Proto je třeba výběru stopkové frézy věnovat náležitou pozornost.

Stopkové frézy lze použít v horních, spodních i CNC frézkách. Liší se svou konstrukcí, materiálem a způsobem použití a jejich správný výběr je klíčový pro kvalitu výsledného obrobku. Každý typ má ale jiné využití. Ne každá fréza je vhodná pro použití v horní frézce. Může být určena pro frézovací stolky nebo spodní frézky. Vždy proto dbejte na doporučení výrobce konkrétní frézy.

Stopková fréza je nástroj pro kutily i průmysl

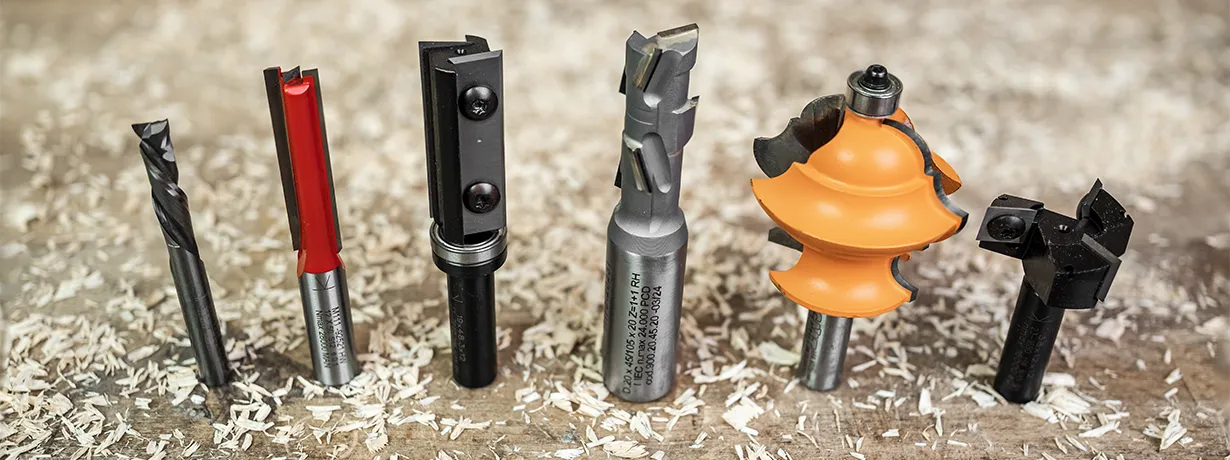

Podle konstrukce a způsobu osazení řezných břitů lze stopkové frézy na dřevo rozdělit na 4 základní druhy:

Pájené stopkové frézy – ocelové frézy s tvrdokovovým břitem napevno připájeným k tělu frézy
Žiletkové stopkové frézy – frézy s vyměnitelnými noži, které je možné při otupení otočit či vyměnit
Spirálové stopkové frézy – vyrobené z jediného kusu tvrdokovu se vyfrézovaným spirálovým ostřím
Diamantové stopkové frézy – extra tvrdé frézy se zuby z polykrystalického (umělého) diamantu

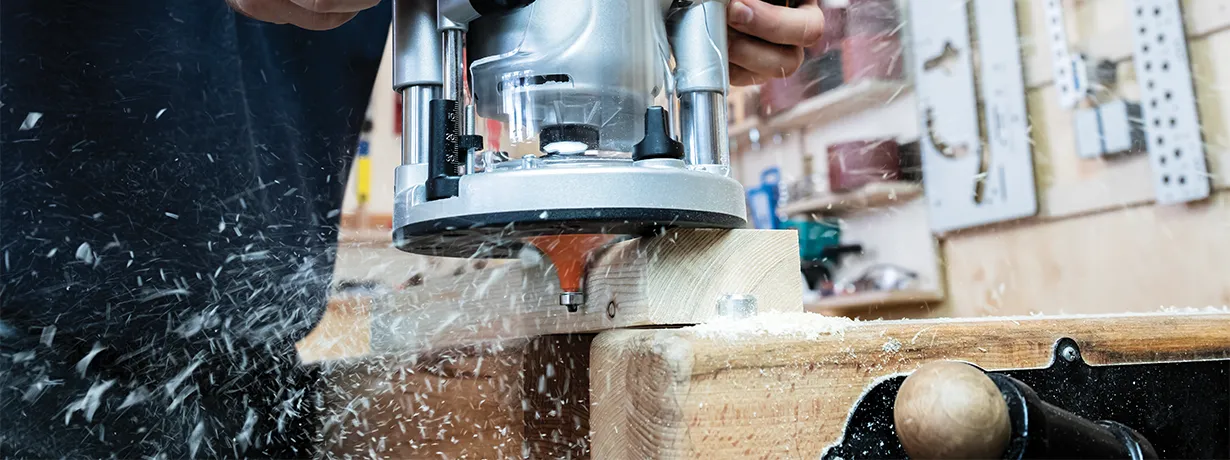

Horní frézka, frézování zaoblovací pájenou stopkovou frézou

Nejčastěji se používají frézy se stopkou o průměru 6, 8 nebo 12 milimetrů, které můžeme nalézt prakticky ve všech truhlářských dílnách. Existují frézy i se širším dříkem, které jsou určeny na náročné použití v průmyslových provozech a sériových výrobách.

O tom, jak správně frézovat s pomocí stopkových fréz tak, aby byl výsledek co nejkvalitnější při zachování dlouhodobé životnosti vašeho nástroje, se můžete dočíst v článku Jaké řezné podmínky jsou nejlepší pro frézování dřeva, jehož přečtení vřele doporučujeme zejména tomu, kdo s frézováním a dřevoobráběním teprve začíná.

Základní druhy stopkových fréz – rozdíly v konstrukci i použití

Jak už jsme si řekli, různé druhy fréz s upínací stopkou se mezi sebou liší způsobem konstrukce a umístěním i tvrdostí zubů. To je určující pro způsob, jakým se s nimi bude pracovat a pro jaký typ materiálu je vhodné kterou použít. Níže najdete přehledný výčet druhů stopkových fréz spolu s jejich charakteristikou, popisem konstrukce a výčtu vhodných či nevhodných materiálů a prací, na které je můžete použít.

Pájené stopkové frézy IGM a CMT

Pájené stopkové frézy na dřevo renomovaných značek IGM a CMT jsou typické svým masivním tělem z prémiové nástrojové oceli a připájeným tvrdokovovým břitem, který je 2 mm silný a lze jej tak více než desetkrát přebrousit. Tělo nástroje je potaženo teflonem. U IGM červeným, u CMT oranžovým.

Teflonový povlak chrání frézu před korozí, před ulpíváním prachu a lepidel na těle nástroje, ale také snižuje tření a funguje jako teplotní štít. To je velmi důležité, protože když se nástroj během práce nepřehřívá, pomaleji se tupí a není třeba ho tak často brousit. Na levných a méně kvalitních stopkových frézách byste teflonovou vrstvu hledali jen stěží, což je jedním z důvodů, proč mají nástroje z hobby marketů zásadně nižší životnost než značkové frézy.

Namísto teflonového povlaku se u levných fréz můžete setkat jen s běžným lakem, který vlivem tepla při frézování prakticky okamžitě zmizí. Kromě povrchové úpravy se liší také v kvalitě použitých materiálů. Tělo mívají z běžné uhlíkové oceli a tvrdokovové plátky až o polovinu tenčí, což vede ke zhoršené kvalitě řezu a velmi rychlému otupení.

Z hlediska všestrannosti použití jsou pájené stopkové frézy bezkonkurenční. Existuje bezpočet typů a tvarů fréz od drážkovacích a falcovacích přes rybinové až po ozdobné profilové frézy. Pokud máte potíže se v nich vyznat, nesmíte minout náš článek 5 základních stopkových fréz, bez kterých se neobejdete.

Vlastnosti pájených stopkových fréz IGM a CMT:

2 mm silné břity z tvrdokovu
Více než 10x brousitelné
Ochranný teflonový povlak
Nepřeberné množství typů na výrobu drážek, polodrážek, spojů, nápisů, zaoblení hran, ořezávání podle šablon atd.
Vhodné na opracování: Masivu, dřevotřísky, překližky, plastů
Méně vhodné na MDF a Lamino – rychleji se tupí

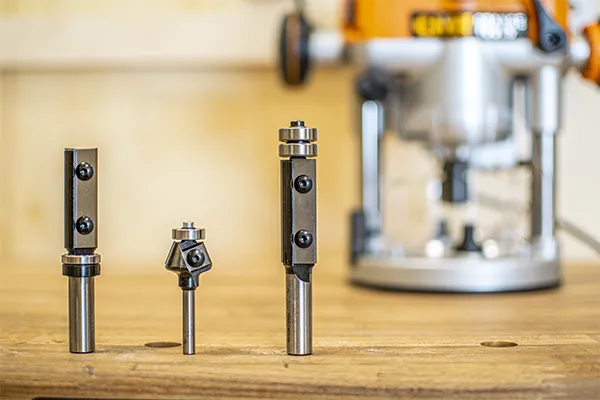

Žiletkové stopkové frézy

Frézy s vyměnitelnými noži jsou to pravé pro profesionální truhláře, kteří se nechtějí zdržovat broušením stopkových fréz. Žiletky mívají 2 až 4 řezné hrany, takže je lze po otupení jednou až třikrát otočit. V IGM žiletkové frézy vyvíjíme již od roku 2000 a od počátku klademe důraz na použití žiletek prémiové kvality vyrobených z ušlechtilé oceli s vysokou pevností a houževnatostí. Díky tomu mají dlouhou výdrž a bezkonkurenční kvalitu řezu.

Použití žiletkových fréz je v podstatě stejné jako u těch pájených. Pro frézování různých materiálů je však nutné vybrat tu správnou tvrdost žiletky. Na masiv či překližky se více hodí měkčí žiletky, které jsou pružnější, méně se lámou, a hodí se tak na heterogenní materiály. Naopak tvrdší žiletky jsou skvělé pro obrábění lamina, MDF desek a jiných homogenních materiálů, protože se tak snadno neotupí a vydrží déle ostré.

Jedinou drobnou nevýhodou žiletkových stopkových fréz je, že kvůli systému upevňování žiletek s pomocí šroubků či klínků se nevyrábějí velmi malé průměry nástrojů. Jsou tak dostupné až od průměru 8 mm. Kompenzací je však výdrž, kvalita a široká škála použití, která nemá na trhu obdoby.

Vlastnosti žiletkových stopkových fréz IGM:

Po otupení lze žiletky otočit nebo vyměnit za nové
Vyrábějí se až od průměru 8 mm
Tím, že se žiletka neostří, nemění se průměr frézování
Mají všestranné využití, podobně jako pájené frézy
Podle výběru tvrdosti žiletky lze frézovat všechny druhy materiálu

Spirálové stopkové frézy

Spirálové frézy na dřevo se vyznačují tím, že nemají ocelové tělo, ale jsou celé vyrobené z tvrdokovu, do něhož jsou zafrézované dvě až čtyři spirály. Kvůli tomu jsou dražší, ale také křehčí než frézy pájené. Ze stejného důvodu jsou však mnohem lépe vyvážené a také přesnější.

Podle směru vinutí spirálového ostří se spirálové frézy dělí na pozitivní, negativní a pozitivně-negativní.

Pozitivní drážky vinuté po směru otáčení nástroje odvádí třísky směrem nahoru ke kleštině a čistě opracovávají spodní hranu materiálu.
Pozitivní spirálová fréza je ideální pro hlubší drážkování.
Negativní ostří fréz se obtáčí kolem dříku proti směru otáčení a při práci tlačí piliny a třísky směrem dolů. Čistě opracovávají horní hranu.
Negativní spirálová fréza je vhodnější pro tvorbu mělkých drážek a také při frézování do plochy, kdy nezpůsobuje otřep horní hrany obrobku.
Pozitivně-negativní frézy kombinují oba druhy vinutí, pozitivní na spodní části a negativní na horní. Díky tomu jsou čistě opracované obě hrany řezu, což se hodí při ořezávání a formátování dílců.

Pro více informací o rozdílech mezi pozitivním a negativním vinutím spirálových fréz se podívejte na video níže.

Kromě pozitivní, negativní a pozitivně-negativní spirálové frézy jsou tu ještě frézy hrubovací, jejichž ostří je vroubkované a způsobuje ještě hlubší úběr materiálu a lámání třísek pro jejich snazší vyklizení. Po použití hrubovací frézy však povrch obrobku zůstane vroubkovaný, a proto se nehodí na výrobky, u nichž je kladen důraz na estetiku, anebo je zapotřebí použít dokončovací frézu pro vyhlazení povrchu.

Vlastnosti spirálových stopkových fréz:

Vyrobené z jednoho kusu tvrdokovu se zafrézovanými 2 až 4 spirálovými zuby – čím více zubů, tím vyšší řezný výkon a rychlejší frézování
Dělí se na pozitivní, negativní a pozitivně-negativní. Každá z nich má jiný účel a způsob použití
Vysoce přesné s dlouhou životností
Hodí se na formátování, drážkování, hranování i 3D frézování
Vhodné na masiv, dřevotřísku, lamino, plasty i neželezné kovy

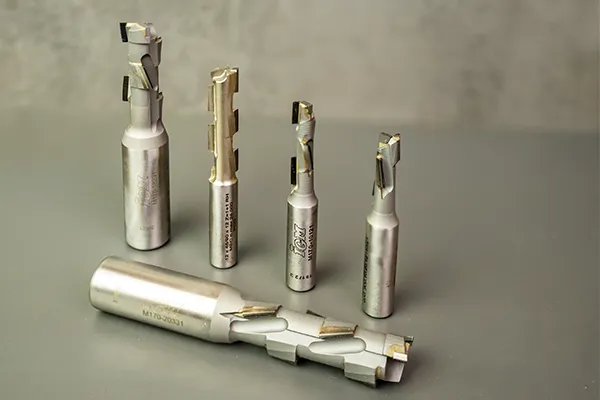

Diamantové stopkové frézy

Diamantové nebo také DIA stopkové frézy na dřevo jsou jedním z nejmocnějších nástrojů, které můžete upnout do kleštiny své frézky a hodí se prakticky výhradně pro průmyslové obrábění na CNC strojích, a to nejenom kvůli své velmi vysoké ceně. Plátky z umělého diamantu jsou ale oproti tvrdokovu až 50x odolnější vůči otupení, a proto jsou skvělé pro průmyslovou výrobu nábytku, CNC obrábění a všude tam, kde je kladen vysoký důraz na dlouhou výdrž nástroje bez nutného zdlouhavého vyměňování, typicky při sériové výrobě, kde je čas důležitou složkou výrobního procesu.

Zuby tohoto druhu frézy jsou z umělého polykrystalického diamantu a jejich síla se pohybuje od 1,6 do 2 mm u ekonomických fréz a 3 až 4 mm u fréz profesionálních. Ekonomické frézy jsou levnější, ale jejich broušení kvůli síle zubů nepřipadá v úvahu. Profesionální frézy pak lze brousit běžným způsobem, jejich cena se však pohybuje v řádech několika desítek tisíc korun.

Vlastnosti diamantových stopkových fréz:

Ocelové tělo s tvrdokovovým zubem osazeným tenkým plátkem polykrystalického diamantu
Verze ekonomik s plátkem o síle 1,6 – 2 mm a profesionální verze s plátkem silným 3-4 mm
Obě varianty se hodí pro průmyslovou výrobu a CNC centra
Ideální pro obrábění velkoplošných materiálů – lamino, MDF, dřevotřísky, kompaktní a dýhované desky

Abyste si udělali lepší přehled o tom, která fréza se nejlépe hodí pro váš konkrétní projekt, podívejte se na tabulku níže.

Druh frézy	Vhodné materiály	Nevhodné materiály	Použití
Pájená fréza	Masiv, překližka, plasty	MDF, Lamino (rychleji se tupí)	Drážky, kapsy, truhlářské spoje, polodrážky, nápisy, zaoblení masivních desek a ABS hran, ořezávání podle šablon
Žiletková fréza (tvrdé žiletky)	Lamino, MDF desky	Masiv	Univerzální použití dle typu frézy
Žiletková fréza (měkké žiletky)	Masiv	Lamino, MDF desky	Univerzální použití dle typu frézy
Spirálová fréza	Masiv, překližky, neželezné kovy, plasty	Lamino	Drážkování, formátování, CNC obrábění
Diamantová fréza	Velkoplošné materiály – Lamino, MDF, dřevotřísky, kompaktní a dýhované desky, Corian, kompozity	Masiv	Drážkování, formátování, CNC obrábění

Příslušenství ke stopkovým frézám

Nakonec nesmíme zapomenout také na příslušenství ke stopkovým frézám, které při práci v dílně bohatě využijete. K dispozici jsou redukce na kleštiny, ložiska s omezovacími kroužky, upínací sklíčidla, ale také praktický stojánek na stopkové frézy.

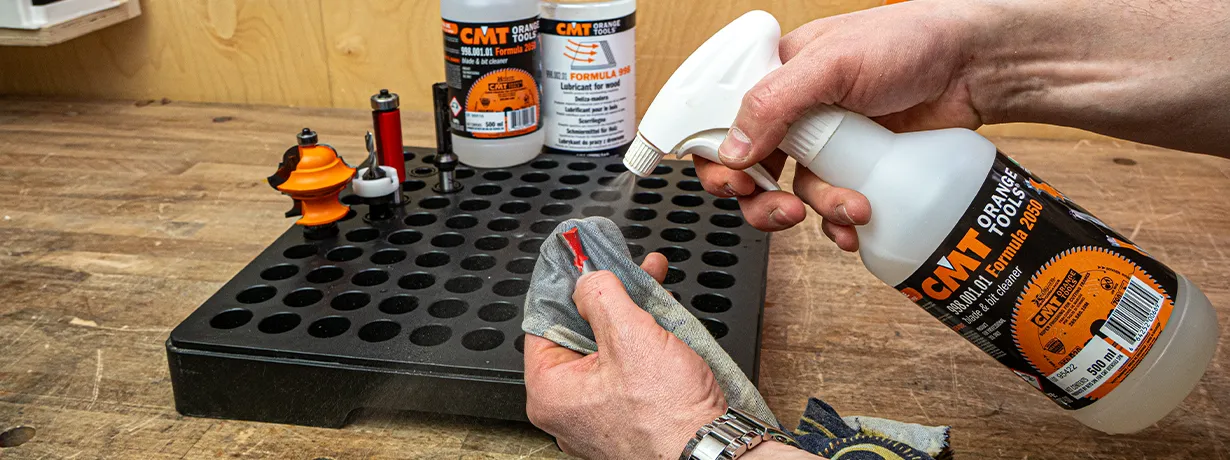

Dlouhá životnost frézy začíná u správné péče. Čisticí emulze na dřevoobráběcí nástroje zásadně prodlužuje životnost fréz, snižuje tření a nadměrné zahřívání nástroje, který se pak pomaleji tupí a není třeba jej tak často brousit. Očištění od nánosů nečistot čisticí emulzí je přitom otázkou několika málo okamžiků, díky nimž zásadně prodloužíte životnost svého nástroje. A to je dost dobrý důvod si ji pořídit.

Už víte, který druh stopkové frézy je pro vás ten pravý? Prohlédněte si naši nabídku stopkových fréz a vyberte si nejlepší frézu pro váš truhlářský projekt.
