Jak sestavit efektivní systém odsávání pilin a prachu v dílně
Piliny a prach jsou nepřáteli truhláře – mohou poškodit výrobek i vaše zdraví. Sestavte si efektivní odsávací systém a zbavte se prachu v dílně jednou provždy.
Práce se dřevem je krásná činnost, která má však dva velké protivníky – piliny a prach. Nejen kvůli předcházení nepořádku, ale zejména pro ochranu vašeho zdraví je důležité vybavit svou dílnu efektivním odsávacím systémem. Poradíme vám, jak sestavit odsávací systém v dílně tak, aby dobře plnil svoji funkci a přitom vás během práce neomezoval v pohybu.
V kostce
Správně navržené odsávání chrání zdraví, prodlužuje životnost strojů a snižuje riziko požáru.
Pro nejlepší účinnost volte co nejkratší vedení potrubí.
Používejte hradítka pro uzavírání větví a vhodnou kombinaci potrubí, separátoru a filtrace.
Plastové potrubí je ideální pro menší dílny, SPIRO pro větší provozy.
Uzemněte všechny plastové části systému, abyste předešli statické elektřině a riziku požáru.
Odsávání prachu chrání stroje i vaše zdraví
Efektivní odsávání v dílně je alfou a omegou zdravého pracovního prostředí. Prach, zejména z tvrdých dřevin, je zdravotně závadný. Dlouhodobé vdechování jemných prachových částic může vést k respiračním chorobám, alergiím nebo dokonce k chronickým onemocněním. Kromě toho prach negativně ovlivňuje:
- Funkčnost strojů – jemný prach zanáší ložiska, elektroniku i mechanické části strojů, kterým se tak rapidně snižuje životnost.
- Bezpečnost – suchý dřevní prach je vysoce hořlavý a může snadno způsobit požár!
- Čistotu pracovního prostředí – přítomnost prachu může způsobovat potíže při práci, a to zejména v lakovnách nebo tam, kde se klade velký důraz na přesnost.
Základem každého odsávacího systému je kvalitní odsavač. O jeho výběru a o rozdílech mezi odsavači a filtry vzduchu pojednává náš předchozí článek Zbavte se prachu v dílně. Jestliže máte malou dílnu s jedním či dvěma stroji, stačí stroj jednoduše připojit hadicí k odsavači a v případě potřeby jej zase odpojit.

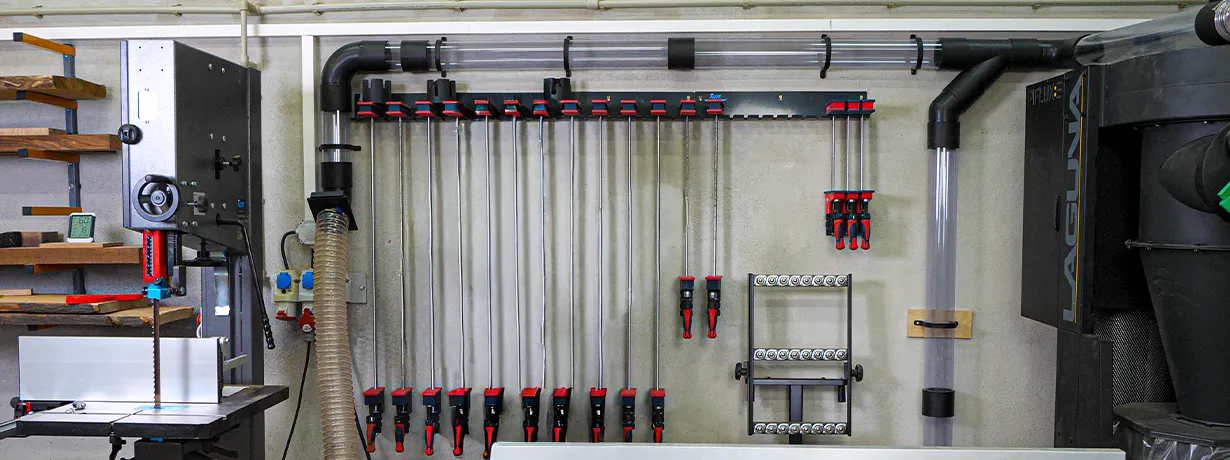

Pokud ale pracujete s vícero truhlářskými stroji a nechce se vám pokaždé přepojovat odsávací hadice, pak už se vyplatí sestavit si v dílně systém potrubí, který bude sloužit jako rozbočovač odsávání pilin.
Komponenty pro sestavení odsávacího rozvodu
K sestavení odsávacího systému budete potřebovat několik základních součástí. Zapotřebí bude odsávací potrubí, hadice, separátory prachu, filtry a odpadní pytle, a k tomu také kolínka, rozbočovače, spojky, hradítka a upínací spony. Všechny tyto součásti lze pořídit buďto ocelové, anebo v plastové sadě příslušenství pro odsávání.
Ocelové odsávací příslušenství, jako jsou SPIRO trubky, je typické vysokou odolností a antistatickými vlastnostmi, a proto se nejlépe uplatní ve větších provozech s vyššími nároky na výkon. Oproti tomu plastové odsávací potrubí je naopak cenově dostupnější a také tišší, díky čemuž je ideální pro většinu menších truhláren a hobby dílen.
Aby odsávání fungovalo spolehlivě a efektivně, je dobré vědět, které příslušenství budete potřebovat.
1. Potrubí a hadice
Základním prvkem každého systému je rozvod potrubí. Dle typu dílny můžete volit mezi pevnými trubkami z oceli či z plastu, anebo flexibilními polyuretanovými hadicemi. Částečně jsou vzájemně zaměnitelné, ale každá z nich má své specifické využití.

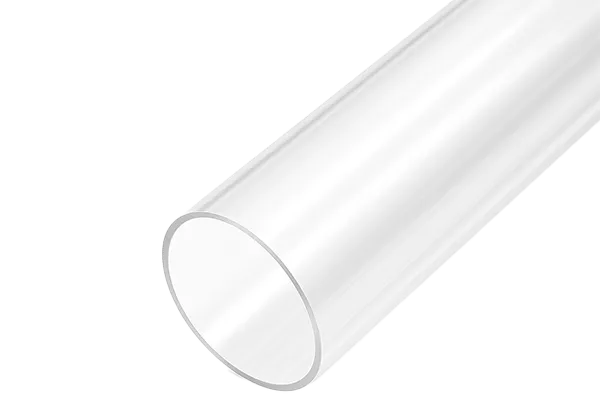

Plastové odsávací trubky
Ideálně se hodí pro menší profesionální dílny i hobby použití. Jsou lehké, cenově dostupné, snadno se montují a navíc jsou mírně odhlučněné.
Výhoda průhledného potrubí: V případě, že se systém někde ucpe, problém je vidět na první pohled. Není tedy nutné celé potrubí rozebírat.

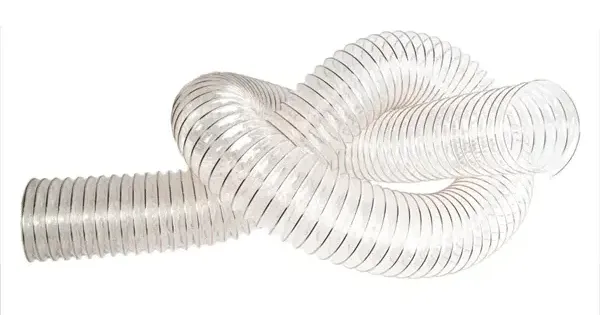

Flexibilní polyuretanové hadice
Flexibilní polyuretanové hadice jsou určené pro připojení strojů, koncových míst a všude tam, kde je zapotřebí flexibilita.

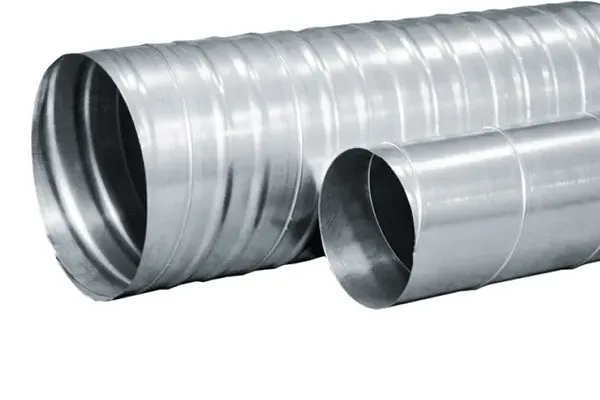

Ocelové SPIRO potrubí
Robustní a profesionální řešení, používané ve větších truhlárnách a průmyslu. Jsou odolné a navíc antistatické, čímž zvyšují požární bezpečnost. Nevýhodou je jejich vyšší hlučnost a také cena, kvůli které se příliš nehodí do menších dílen.

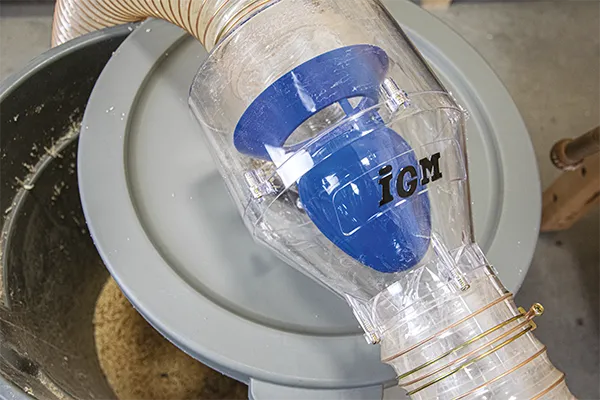

2. Separátory prachu
Separátory se instalují mezi stroje a odsavač. Slouží k oddělení větších částic a pilin před tím, než vzduch dorazí do filtru. Tím šetří nejen samotné filtry, ale i vaši peněženku před nemalými výdaji za náhradní odpadní pytle.
je určen pro výkonné odsavače a je nutné jej připojit k samostatné sběrné nádobě. Skvěle poslouží jakýkoliv uzavíratelný kbelík, sud nebo krabice.

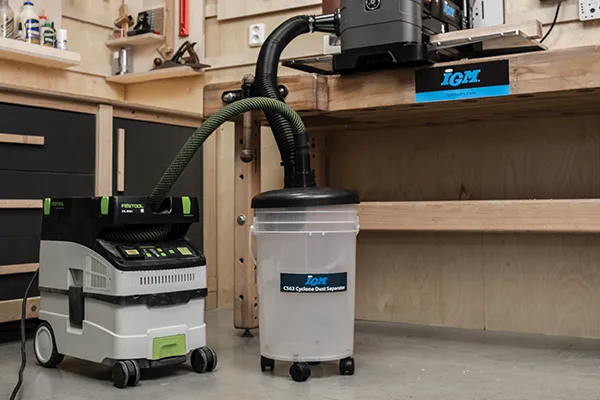

kompaktní separátor určený pro použití s průmyslovými vysavači či odsavači pilin s nižším výkonem. Součástí balení jsou přívodní hadice i sběrná odpadní nádoba.
Proč používat separátor pilin? Pokud mezi stroj a odsavač instalujete separátor pilin, zvýšíte tím životnost filtrů a odpadních pytlů. Kromě toho piliny sesbírané separátorem můžete dále použít. Třeba jako podestýlku pro křečky.
3. Filtrační systémy
Filtrační systémy mají za úkol zachycovat nečistoty a nepustit je zpátky do ovzduší. Tato klíčová součást odsavačů se pak liší svou jemností, a tedy schopností zachycovat i ta nejmenší zrnka dřevního prachu.

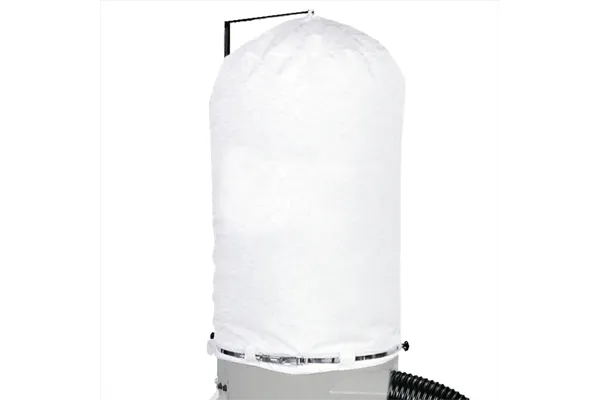

Látkové filtrační vaky
Jsou základní a dlouhodobě používaný typ filtrace. Dokážou zachytit částice větší než 30 mikronů. Jsou levné a snadno se udržují. Propouštějí ale jemný prach, který se pak může usazovat na strojích a také v plicích. Je proto vhodné je kombinovat s dalšími systémy, jako jsou filtry vzduchu nebo separátory.

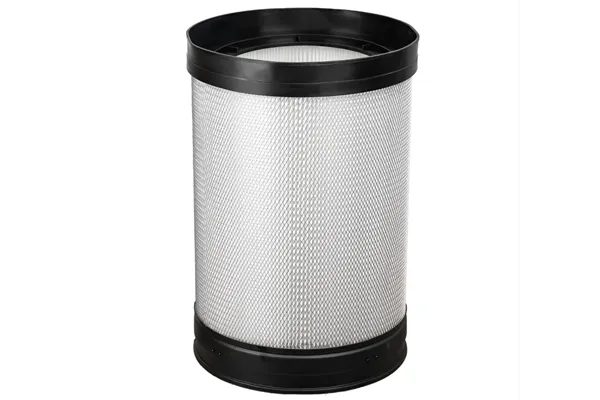

Mikrofiltry
Mikrofiltry se skládají z vícevrstvých netkaných textilií nebo syntetických vláken a jsou až 30× účinnější než látkové vaky. Zachytí částice o velikosti 1–2 mikrony, a výrazně tak snižují množství jemného prachu ve vzduchu. Jsou ideální pro profesionální provozy s vyšší prašností.

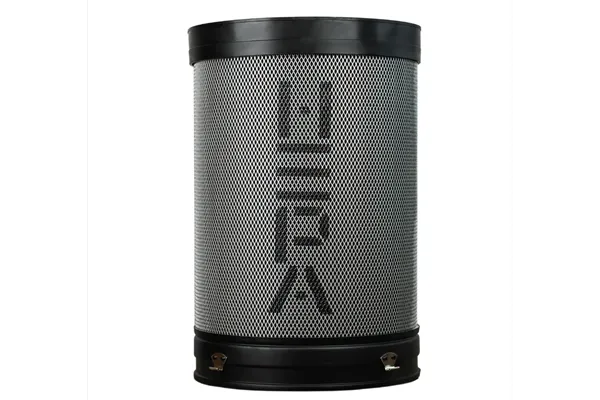

HEPA filtry
Nejúčinnější filtrační technologie, která s účinností 99,97 % zachycuje částice o velikosti 0,3 mikronu, tedy nejen prach, ale také pyl, spory plísní, chemické aerosoly nebo bakterie. HEPA systémy bývají součástí dražších mobilních odsavačů a čističek vzduchu. Vyžadují pravidelnou výměnu a údržbu, ale z hlediska ochrany zdraví nemají konkurenci.
4. Redukce, kolena, hradítka, upínací spony a spojky
Zde se už dostáváme k sestavení vlastního odsávacího systému v dílně. K tomu je zapotřebí několika druhů komponent a jejich počet závisí na tom, kolik strojů plánujete k odsávání připojit. Při sestavování odsávacího systému v dílně budete potřebovat:
- Kolena a redukce – mění směr a průměr potrubí.
- Hradítka – umožňují uzavírat jednotlivé větve rozvodu a zvyšovat tak podtlak ve zvolené části.
- Spojky a spony – zajišťují pevné spojení jednotlivých částí.

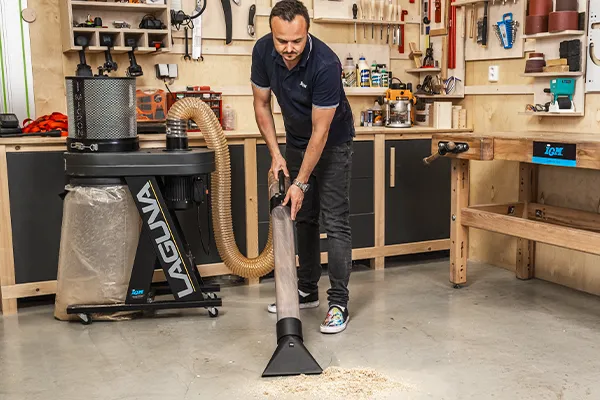

Kromě těchto dílů lze přikoupit také odsávací koncovku na podlahy, anebo odsávací hubici, s jejichž pomocí lze odsávat nečistoty přímo z podlahy. V prvním případě je koncovka ukotvená v pevném bodu u stěny, v případě odsávací hubice zase změníte svůj odsavač na klasický vysavač.
Podívejte se na kompletní nabídku spojovacího a odsávacího příslušenství na našem e-shopu a vyberte si to, co se bude hodit právě do vaší dílny.
5. Odpadní pytle
V současné době se pro zachycení dřevěného odpadu používají prakticky výhradně polyetylenové pytle. Ty na rozdíl od dříve používaných látkových vaků zamezují úniku jemného prachu zpátky do ovzduší a navíc umožňují snazší manipulaci při vysypávání odpadu.
Při výběru odpadního pytle do odsavače pilin a prachu je důležité dbát na několik klíčových faktorů:
- Kompatibilitu s vaším odsavačem (délka a průměr pytle) – pytel by měl pevně sedět a zároveň být snadno vyměnitelný.
- Pevnost materiálu – doporučujeme vícevrstvé plastové odpadní pytle ze silného polyetylenu, které vydrží nárazy dřevěných třísek i vysoký tlak vznikající při odsávání. Slabší pytle se mohou pod tíhou odpadu snadno protrhnout.

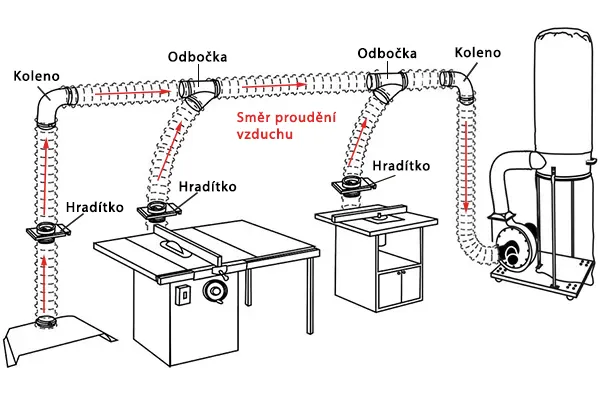

Jak sestavit odsávací systém v dílně
Sestavení odsávacího systému vyžaduje pečlivé plánování. Základním pravidlem je, že odsávání by nemělo omezovat funkci stroje, k němuž je připevněno. Je třeba mít také na paměti, že efektivita odsávání závisí jednak na výkonu odsavače, ale také na průměru a délce odsávacího potrubí.
| Výkon odsavače |
Doporučený průměr potrubí |
Ideální délka systému odsávání |
| do 800 m3/h |
63–80 mm |
do 5 m od odsavače |
| 800–3500 m3/h |
100 mm |
do 10 m od odsavače |
| nad 3500 m3/h |
120 mm (hlavní trasa), 100 mm (odbočky) |
do 15 m od odsavače |
Sací sílu navíc snižuje i každý ohyb a záhyb uvnitř vedení. Na to je třeba myslet při rozmisťování strojů tak, abyste při sestavování potrubí nemuseli využít příliš mnoho kolen a odboček. Také použití flexibilních hadic se negativně odráží na výkonu odsávání. Je to způsobeno vznikem turbulencí v jejich nerovném vnitřním povrchu.
Je proto zapotřebí použít hadice ideálně pouze k připojení odsávacího systému ke strojům, a to v takové délce, která je bezpodmínečně nutná k bezproblémovému přístupu ke strojům a jejich pohybu po dílně. Není tedy dobrý nápad realizovat celé odsávací vedení v těchto flexibilních hadicích.
Na co si dát pozor při sestavování odsávacího systému
Nezapomeňte na údržbu a bezpečnost
Mnoho ztrát sacího výkonu vzniká kvůli zanedbání pravidelné kontroly odsávacího systému. V rámci pravidelné údržby kontrolujte, zda se systém někde neucpal. Díky transparentním plastovým trubkám taková kontrola probíhá poměrně snadno, pozornost je nicméně třeba věnovat neprůhledným částem, jako jsou kolena nebo odbočky. Také je třeba čas od času zkontrolovat, zda se prach a piliny neusadily mezi spojkami trubek a nevytvářejí tak netěsnosti. Zkontrolujte těsnost jednotlivých spojů a také zanesení filtrů.
Zapomínat byste neměli také na odpadní pytle. I malá trhlinka v nich může způsobit ztrátu podtlaku a výrazné snížení sacího výkonu a také únik prachu zpět do prostředí dílny.

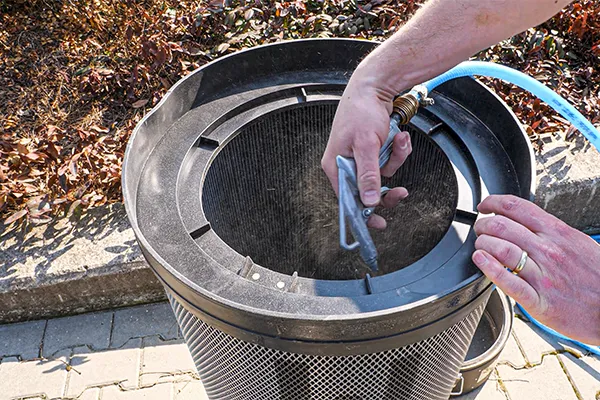

Čištění a výměna filtrů
Nejlépe při každé výměně odpadního pytle byste měli vyčistit filtry. Všechny typy filtrů je ideální čistit stlačeným vzduchem. Některé látkové, mikro či HEPA filtry můžete také propláchnout studenou vodou. Tento postup však vždy konzultujte s návodem k použití ke konkrétnímu stroji. Po čištění vodou ale nezapomeňte před dalším použitím nechat filtry důkladně vyschnout.
Pozor! Jakákoliv zvýšená vlhkost může způsobit nenávratné zničení filtrů a někdy i samotného odsavače. Navlhlé piliny a dřevní prach nabobtnají a mohou filtr i motor stroje doslova zalepit.
Aby odsavač pilin správně fungoval a dílna zůstala čistá, je potřeba filtry časem vyměnit. Některé stroje mají integrovaný ukazatel nebo odpočet výměny filtru, u jiných je nutné řídit se intenzitou používání. Doporučený počet provozních hodin, po kterých by měla výměna proběhnout, vždy najdete v návodu k danému stroji.
Jak na uzemnění odsávacího systému
Plastové rozvody nejsou antistatické. Při proudění vzduchu s dřevním prachem může v plastovém potrubí i flexibilních hadicích docházet k hromadění statického náboje, který může v extrémních případech vyvolat jiskru. Ve vysoce hořlavém prostředí plném jemného prachu to může znamenat vážné riziko požáru. Proto je vhodné celý systém uzemnit. Uzemnění je nenáročné, přitom ale může být zásadní pro bezpečnost celého systému. Zvláště pak tehdy, když v dílně pracujete s velmi suchým dřevem nebo MDF materiály, které silně práší.
Doporučujeme: Pro uzemnění plastového potrubí a hadic spirálově omotejte měděným či ocelovým drátem, který připojte na společný zemnicí bod, jako např. kostra stroje nebo zemnicí svorku elektroinstalace. U flexibilních hadic, které mají kovovou výztuž, lze tento drát jednoduše uzemnit napřímo.
Výhody dobře navrženého systému
- Zdravější pracovní prostředí
- Menší opotřebení strojů
- Menší riziko požáru
- Čistší dílna, vhodná i pro lakování
- Nižší náklady na údržbu a výměnu komponentů
Odsávání prachu není jen doplňkem – je to nedílná součást každé funkční dílny. Výběr správného příslušenství, správné dimenzování potrubí a pravidelná údržba vám ušetří peníze, ochrání vaše zdraví i techniku a zpříjemní práci. Efektivní systém je investicí, která se rychle vrátí, a to nejen v úspoře náhradních dílů, ale i v čase, který ušetříte při úklidu a údržbě.
