IGM Pocket Hole: Jak na skryté šroubované spoje pro montáž a opravy nábytku

Vyrábíte nábytek? Pevné spoje bez viditelných vrutů povýší vaši práci na novou úroveň.

U nábytku se viditelné vruty netolerují. Jak ale dílce spojit, když pouhé lepidlo někdy nestačí? Odpovědí jsou skryté šroubované spoje, které jsou pevné, estetické a hlavně rychlé a snadné na výrobu. Díky moderním svrtávacím přípravkům IGM Pocket Hole na tzv. kapsové spoje je navíc jejich výroba otázkou okamžiku. Poradíme vám, jak s přípravkem pracovat tak, aby byl výsledný spoj vždy perfektně pevný a pěkný na pohled.

Skryté šroubované, nebo také kapsové spoje nevyžadují na rozdíl od klasických či Domino kolíků žádné speciální ani drahé vybavení nebo nářadí. Postačí k nim běžná akumulátorová vrtačka, přípravek Pocket Hole na skryté šroubované spoje, vhodné Pocket Hole vruty a svěrka pro přichycení přípravku ke spojovanému dílci. S touto jednoduchou výbavou vytvoříte kvalitní a elegantní spoje nábytku v profesionální truhlárně i v malé domácí dílně.

Co je svrtávací přípravek IGM Pocket Hole

Přípravek IGM Pocket Hole je určen na výrobu vnitřních i vnějších skrytých kapsových spojů, které využijete zejména při výrobě či opravě nábytku nebo interiérových konstrukcí.

Vlastnosti přípravku:

Pro vnitřní i vnější skryté spoje
Vhodný pro práci s dílci do tloušťky 40 mm
Pracuje s měkkým i tvrdým dřevem
Snadné uchycení pomocí magnetu a klešťové svěrky

Přípravek IGM Pocket Hole se skládá z vrtacího pouzdra z tvrzené oceli uloženého v plastovém krytu. Je vybavený magnetem pro snadné uchycení klešťovou svěrkou a posuvnou zarážkou pro nastavení hloubky vrtání. K dostání je ve dvou základních variantách.

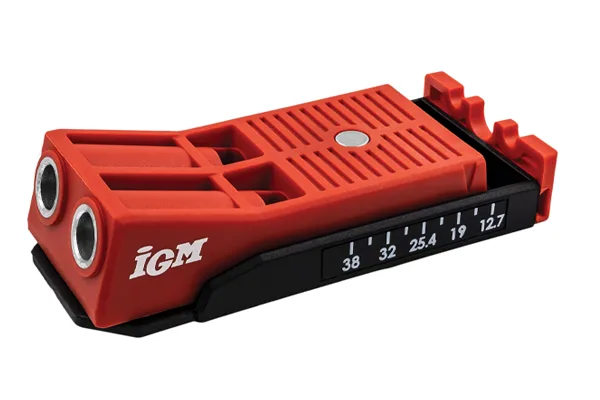

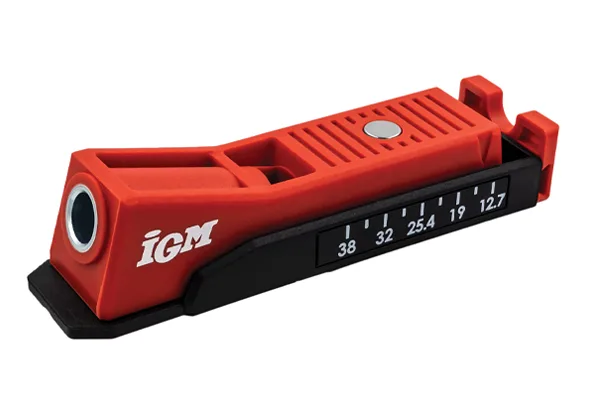

IGM Pocket Hole Single se hodí pro přesnou práci s užšími prkny nebo hranolky. Pro práci se širšími prkny je vhodný přípravek IGM Pocket Hole Double, který je vybaven dvěma vrtacími pouzdry. Díky tomu vytvoříte pevnější dvojitý spoj bez zbytečného přesouvání přípravku. Obě varianty přípravku jsou standardně dodávány spolu se speciálním HSS vrtákem o průměru 9,5 mm, šroubovacím bitem Robertson č.2, hloubkovým dorazem a 3mm inbusovým klíčem.

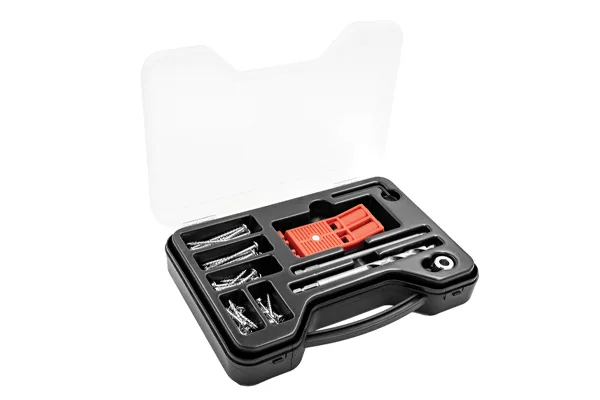

K dispozici je také startovací sada IGM Pocket Hole Double, v níž najdete mimo výše uvedených součástí také 50 šroubů v pěti velikostech a plastový úložný kufřík. Budete tak mít po ruce téměř vše, co budete pro práci s přípravkem potřebovat.

Použití přípravku a nastavení hloubky vrtání

Tajemství práce s přípravkem na skryté spoje tkví v umění, jak správně nastavit hloubku vrtání. Otvor nesmí být příliš mělký, ale ani hluboký. V obou případech pak ztrácí pevnost a mohl by se buďto uvolnit, anebo prasknout. Případě vrtání do větší hloubky navíc může hrot vrutu projít skrz dílec, čímž se spojení stane viditelným. A to nechceme. Jak tedy s přípravkem pracovat, aby byl výsledek vždy perfektní?

Vyberte si vnější nebo vnitřní spoj

Svrtávací přípravek je určen, pro spojování z vnější pohledové strany, ale i ze strany vnitřní, což se často hodí při opravách či zpevnění již spojeného materiálu. Toto rozdělení je důležité pro nastavení dorazu a správné hloubky vrtání.

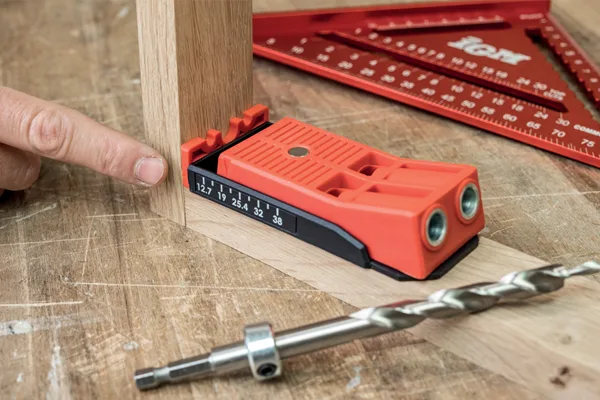

Pro vytvoření vnějšího spoje musí být doraz otočen směrem dolů, aby vytvářel na konci přípravku zarážku, o kterou později zapřete čelo druhého dílce pro vytvoření spoje.

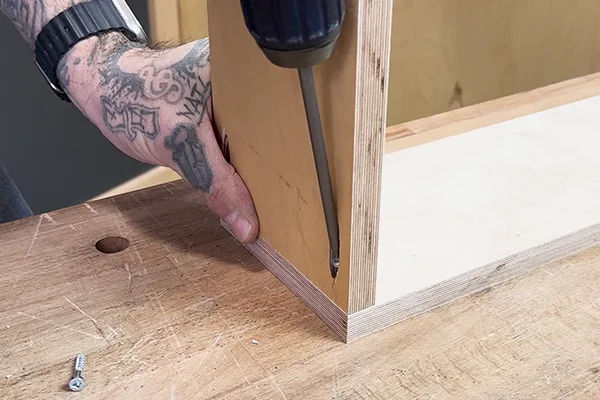

Pro vyvrtání vnitřního spoje při opravě či zpevnění již spojených kusů je třeba zarážku otočit směrem nahoru, aby plocha přípravku byla rovná a hladce doléhala na povrch vrtaných prken. To se hodí, pokud se staré spoje časem povolily nebo rozklížily.

Nastavte hloubku vrtání a spojte dílce

Správná hloubka vrtání je klíčová pro pevnost i estetiku výsledného spoje, a proto je důležité tomuto kroku věnovat náležitou pozornost. Níže naleznete podrobný návod, který vám pomůže nastavení zvládnout na jedničku.

1. Změřte tloušťku materiálu.

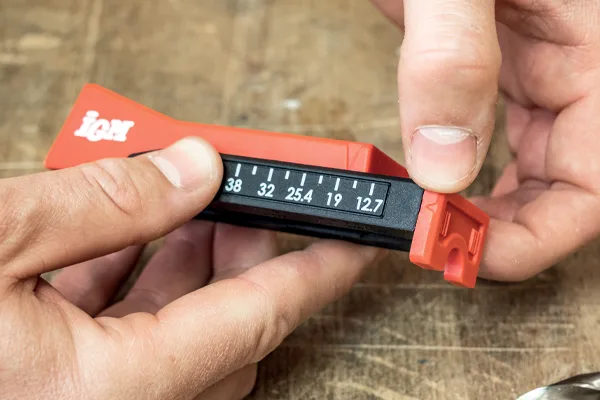

To můžete provést buďto standardním měřidlem, anebo s pomocí stupnice na zadní straně přípravku.

2. Nasaďte na vrták omezovač hloubky vrtání.

Otočte červenou otočnou zarážku přípravku přečnívající částí směrem dolů. Přiložte vrták do prohlubně zarážky na černé základně přípravku.

3. Nastavte vrták podle tloušťky materiálu.

Vrták zarovnejte tak, aby konec široké části dosahoval k rysce vámi naměřené hodnoty tloušťky dřeva na stupnici v horní části černého rámu přípravku.

4. Upevněte omezovač hloubky vrtání.

Na dřík vrtáku upevněte těsně k otočnému dorazu hloubkový doraz. Utáhněte ho pomocí přiloženého inbusu. Vrták je nyní připraven.

5. Najděte správnou stupnici k měření rozteče přípravku.

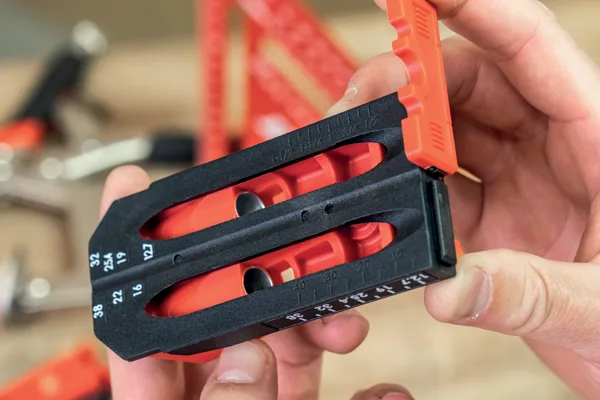

Nyní opět otočte červený otočný doraz přípravku podle toho, zda budete vytvářet vnější nebo vnitřní spoj (viz text výše). Na bočních stranách vidíte dvě bíle značené stupnice, jedna pro vnitřní spoj a druhá pro vnější, které jsou vůči sobě vzájemně mírně posunuté. Na otočném dorazu najdete šipku, která směřuje na stupnici odpovídající vašemu zvolenému typu spoje.

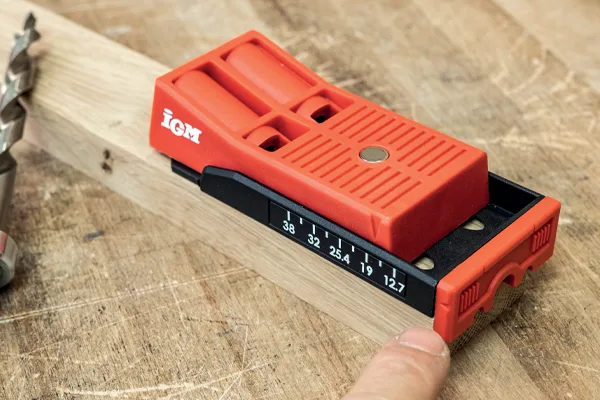

6. Nastavte rozteč vrtacího přípravku.

Najděte na příslušné boční stupnici hodnotu nejbližší vámi naměřené tloušťce materiálu. Stiskněte konec posuvného vrtacího pouzdra. Tím se uvolní magnet a vy můžete posunout pouzdro tak, aby šipka vyznačená na jeho konci ukazovala na hodnotu nejbližší naměřené tloušťce materiálu (viz obrázek).

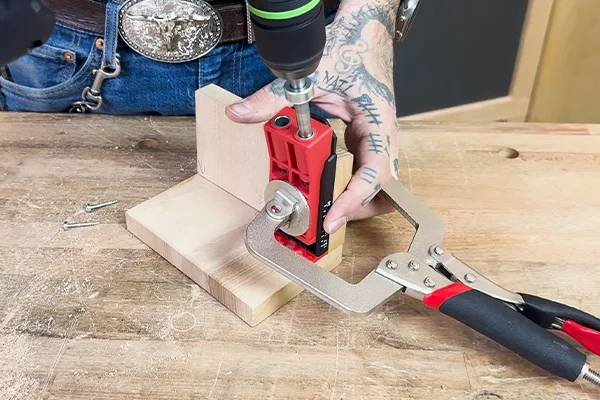

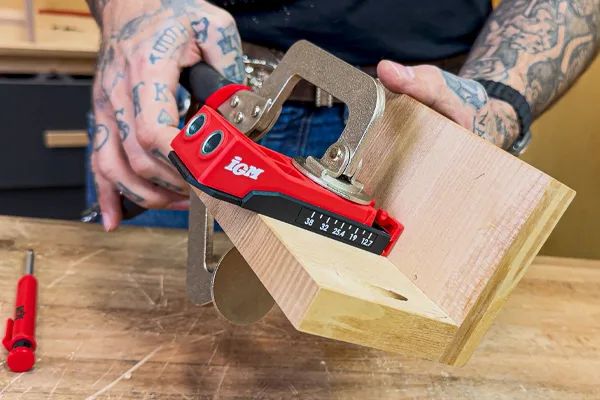

7. Zafixujte přípravek svěrkou a vyvrtejte otvory.

Hloubka vrtání je připravena. Nyní přichyťte přípravek klešťovou nebo jinou rychloupínací svěrkou a vyvrtejte otvory spoje.

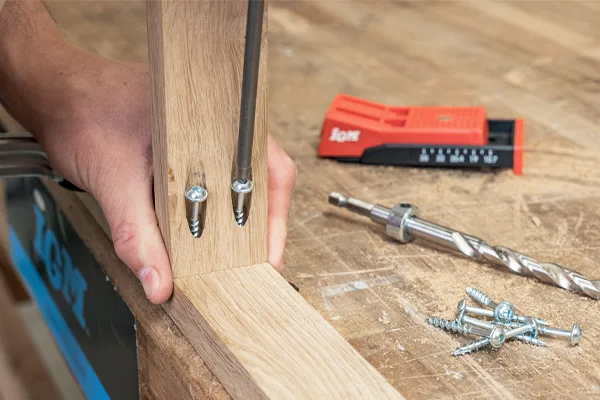

8. Zašroubujte vruty.

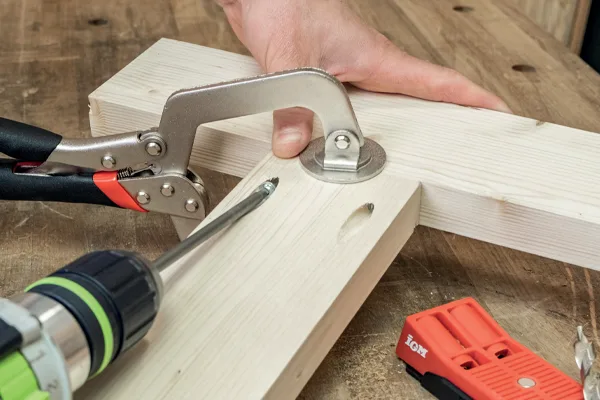

Vyměňte vrták za bit Robertson č.2 a přišroubujte vhodnými vruty vyvrtaný dílec ke spojované části.

9. Hotovo!

Pro ještě elegantnější výsledek následně zakryjte otvory. Můžete do nich vlepit speciální dřevěné záslepky pro kapsové spoje nebo klasické truhlářské kolíčky, které nakonec zaříznete souvisle se dřevem. Krytky nezapomeňte přebrousit a případně natřít, aby splynuly s materiálem.

TIP:

Pokud spoj nebude příliš namáhaný a přímo na očích, můžete použít i dřevitý tmel. Můžete jej snadno vyrobit tak, že smícháte jemné piliny a lepidlo Titebond Original, Premium, nebo Premium Dark v poměru 2:1 (více pilin). Tmelem vyplňte otvory a nechte lepidlo zaschnout. Nakonec jej přebruste dohladka a případně opět natřete barvou nebo lakem. Zde pouze nedoporučujeme použití mořidla, které na lepidlovém tmelu nedrží tak dobře a spoj by byl poněkud nápadnější.

Věnujte pozornost výběru Pocket Hole vrutů

Nakonec se podíváme na použité vruty, které jsou pro pevnost spoje naprosto klíčové. Co se týče délky šroubu, tu volíme podle tloušťky konkrétního spojovaného materiálu. Níže uvedená tabulka vám pomůže s výběrem.

Tloušťka materiálu (od - do)	Délka vrutu	Vruty s hrubým závitem do měkkého dřeva (kód)	Vruty s jemným závitem do tvrdého dřeva (kód)
12 - 16 mm	25 mm	LES-PHS25C	LES-PHS25F
17 - 20 mm	32 mm	LES-PHS32C	LES-PHS32F
21 - 26 mm	38 mm	LES-PHS38C
27 - 34 mm	50 mm	LES-PHS50C
35 - 40 mm	63 mm	LES-PHS63C

Důležitá je nejenom délka vrutů, ale v závislosti na tvrdosti dřeva je třeba zvolit také správnou hrubost závitu. Pro spojování tvrdého dřeva, jako je dub, javor, jasan nebo buk, zvolte vruty s jemným závitem, které nezpůsobí popraskání dřeva. Naopak pro měkké dřevo, jako smrk, bříza, borovice nebo topol, je vhodné dát přednost vruty s hrubým závitem.

Pro silně namáhané spoje se hodí vruty s talířovou hlavou. Díky ní se nezavrtají příliš hluboko do dřeva a spoj bude zároveň pevnější. Naopak nevhodné jsou vruty s kuželovou hlavou. Ty mohou ve vyvrtaném otvoru dřevo snadno rozštípnout a výsledný výrobek tak zničit.

Při práci pomůže klešťová svěrka

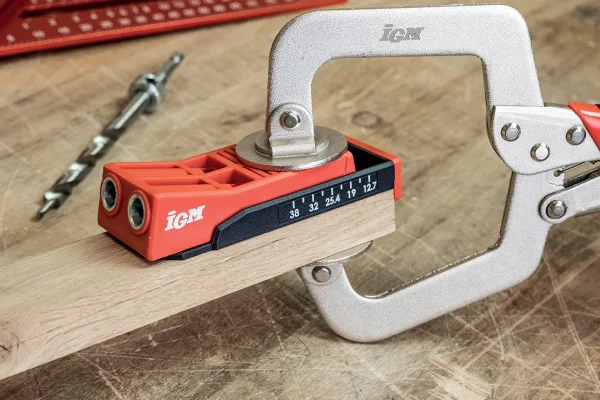

Během výroby skrytého spoje je důležité přichytit přípravek pevně na místě, aby se během vrtání neposouval. Pro pevné uchycení přípravku se nejlépe hodí originální klešťová IGM Pocket Hole svěrka, která se snadno ovládá. Je vybavena velkými dosedacími plochami a díky šroubu pro nastavení upínací síly se přizpůsobí tloušťce konkrétního materiálu. Díky tomu svěrka udrží přípravek pevně na místě, ale zároveň nedojde k poškození dřeva.

Jestliže nemáte klešťovou svěrku při ruce, můžete namísto ní použít jakékoliv rychloupínací svěrky. Dejte ale pozor! Měly by mít dostatečně široké čelisti, aby nepoškodily povrch materiálu. Pokud svěrky k dispozici nemáte, můžete si v případě nouze vypomoci třeba i obyčejnou či oboustrannou lepicí páskou.

Ať už zvolíte kterýkoliv způsob upnutí, přípravek IGM Pocket Hole vám pomůže bez větších obtíží dosáhnout estetických a pevných spojů a povýšit tak vaše truhlářské umění na novou úroveň. Pokud chcete vidět přípravek IGM Pocket Hole v akci, podívejte se na video níže, anebo navštivte naše předváděcí centrum IGM v Tuchoměřicích u Prahy, kde vám práci s ním rádi ukážeme.
