Snadná a rychlá výroba dlabu

IGM Přípravek na dveřní zámky pro klasické falcové dveře JIG2

Čep a dlab patří mezi nejpoužívanější konstrukční spoje v dřevařském průmyslu. Nejeden řemeslník si již lámal hlavu nad tím, jak bez použití ručního dláta nebo stacionární dlabačky, ideálně s ručním elektrickým nářadím vytvořit dlab rychle a bez potíží.

Požadavek na snadnou výrobu dlabu je nejčastější na montáži nebo stavbě dřevěné konstrukce.
Díky novému, přesnému a sofistikovanému přípravku můžete vyrábět dlaby jen s ruční elektrickou vrtačkou, kterou má doma každý. Podívejte se, jak je snadné vyrobit dlab pomocí IGM přípravku na dveřní zámky pro klasické falcové dveře JIG2.

Při výrobě dlabu budete potřebovat:

  • Elektrickou vrtačku s otáčkami v rozmezí 2 000–3 000 ot./min a sklíčidlo do 13 mm
  • Přípravek JIG2 pro výrobu dlabů (obj. kód: 137-JIG2)
  • Dlabací HM frézy (průměr 16, 20 a 22 mm jsou dodávány v základní výbavě přípravku)
  • Tužku, metr, kování, pro které chcete dlab vytvořit (zámek dveří)

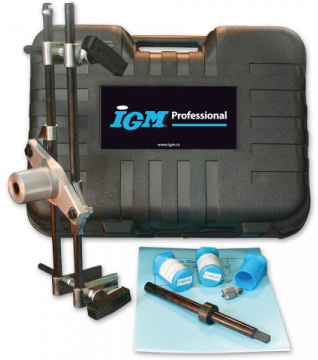

Balení přípravku na dveřní zámky

Nyní si ukážeme, jak postupovat při výrobě dlabu pro zámek dveří:

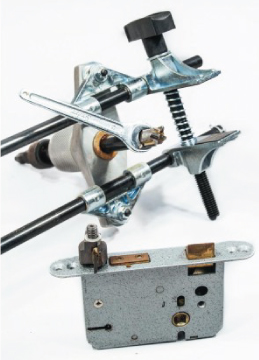

Vyměna dlabací frézyOtvor pro zámek



Zámek, který potřebujete zadlabat, použijte jako šablonu. Udělejte si rysky v místě horní a spodní hrany těla zámku a pak v místě horní a spodní hrany předního štítku. Vyberte dlabací frézu, jež řezným průměrem odpovídá tloušťce zámku (v našem případě 16 mm). Našroubujte ji a dobře dotáhněte na hřídel.

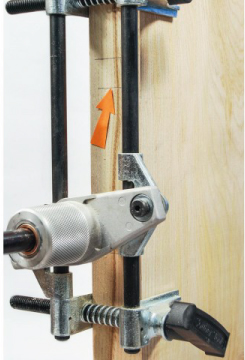

Nastavení přípravku na rychlou výrobu dlabu

Přiložte přípravek s hřídelí na dveře a přitáhněte spodní svěrku. Nastavte a utáhněte horní svěrku přípravku v takové pozici, aby sloužila jako doraz (frézka nesmí přejet naznačenou rysku pro tělo zámku, je-li přípravek zcela v krajní poloze). Povolte, nastavte a utáhněte spodní svěrku dle stejného principu jako tu horní. Překontrolujte dostatečné dotažení přípravku.

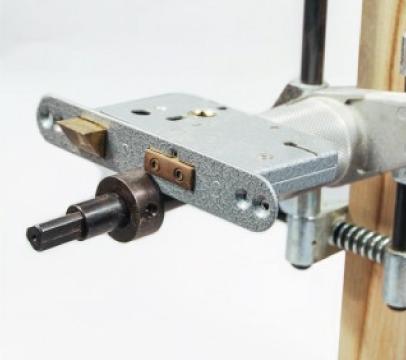

Nastavení dorazu pro vytvoření dlabu

Opřete frézu o dveře a nastavte hloubkový doraz na hřídeli frézy podle hloubky zámku. Jisticí šroub v dorazu dotáhněte (s citem), aby byla zajištěna hloubka dlabání. Maximální hloubka dlabání může být 100 mm.

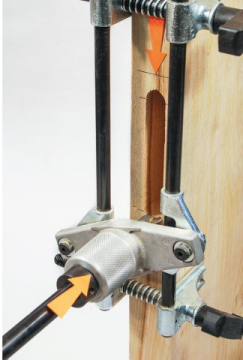

Frezování drážky Nastavení přípravku

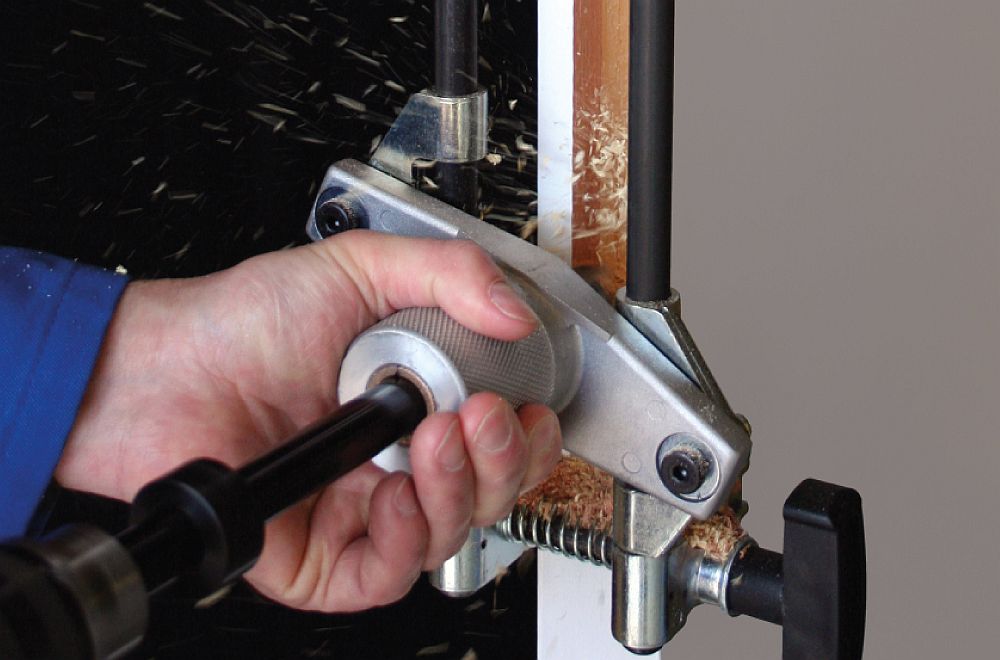

Upněte vrtačku na hřídel, utáhněte sklíčidlo a spusťte vrtačku na přednastavené otáčky v rozmezí 2 000–3 000 ot./min. Poté postupným zavrtáváním a pohyby nahoru a dolů vodicím pouzdrem vyfrézujte otvor pro tělo zámku. Po celou dobu frézování dbejte na stabilní otáčky.

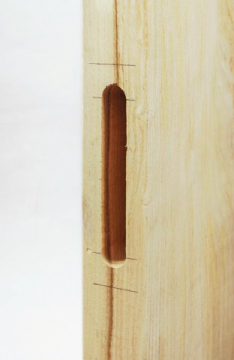

Otvor pro zámek  Frézování drážky

Proveďte výměnu fréz na hřídeli. Nová fréza bude mít řezný průměr shodný s šířkou štítku zámku. V našem případě to je 22 mm.
Postupně povolte horní a spodní svěrku, posuňte a dotáhněte je na takovém místě, aby frézka byla (při dosažení krajních pozic) zároveň s ryskami pro štítek. Opřete frézku o dveře a nastavte hloubkový doraz podle tloušťky štítku zámku.
Jisticí šroub v dorazu dotáhněte (s citem), aby byla zajištěna hloubka dlabání.
Upněte vrtačku na hřídel a vyfrézujte otvor pro štítek stejným způsobem jako otvor pro tělo.

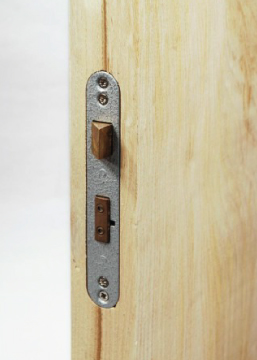

Vsazený zámek

Sundejte dlabací přípravek ze dveří. Nyní můžete vsadit a zajistit zámek.

TIP:

Pokud používáte zámek s obdélníkovým štítkem, vysekněte pomocí rohového dláta rohy drážky.
Doporučujeme použít IGM Ostrohranné dláto (obj. kód: 125-282403).

Díky přípravku JIG2 můžete snadno a rychle vytvářet dlaby libovolných průměrů, hloubek a na libovolných dílcích.
Jedinečný přípravek již pomáhá spoustě řemeslníků, kutilů a tesařů. Pořiďte si ho i do své dílny!



Jak JIG2 přípravek na dveřní zámky pracuje a jaké jsou příklady jeho využití?



Výroba dlabu na bezfalcových dveřích:


Výroba dlabu na klasických dveřích s falcem:
