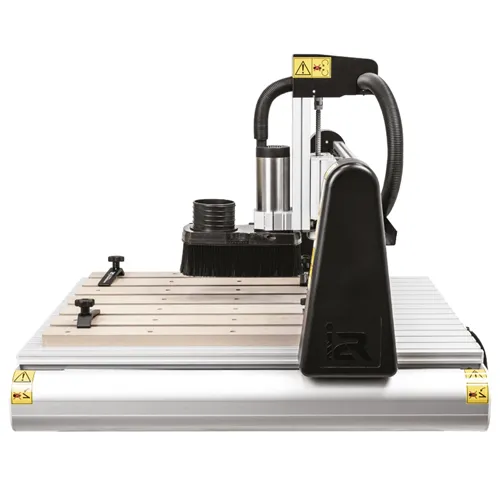

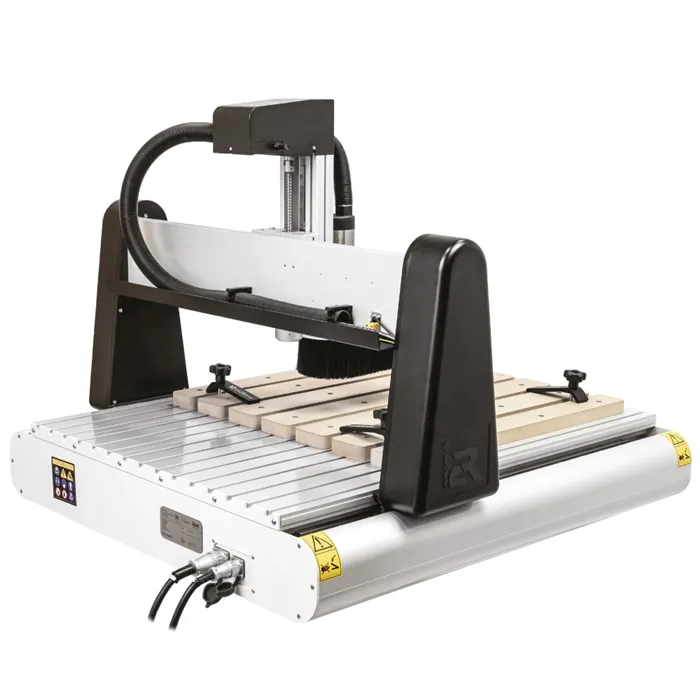

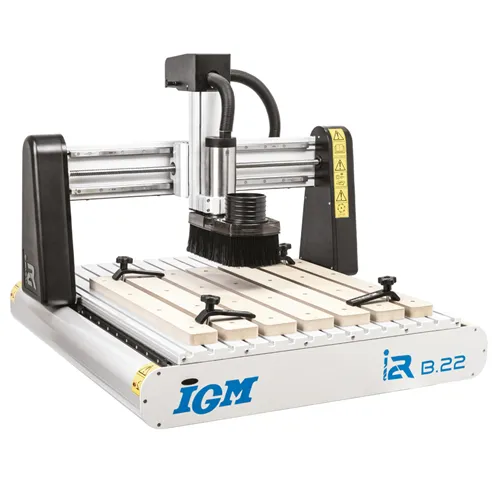

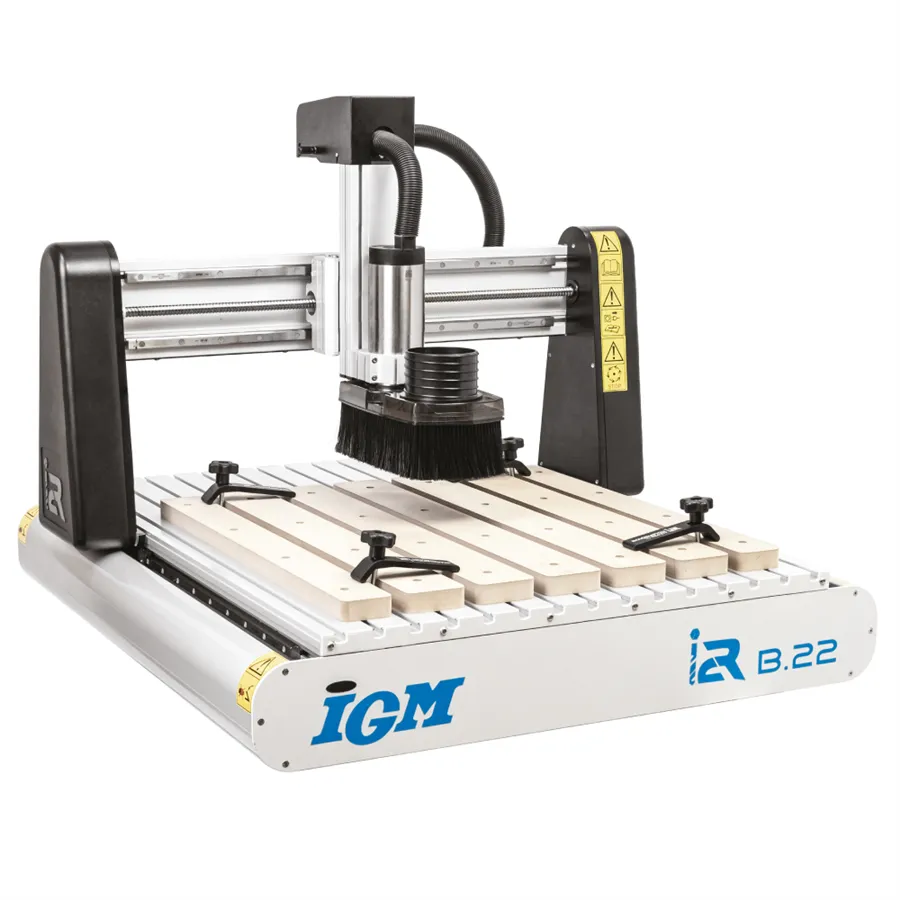

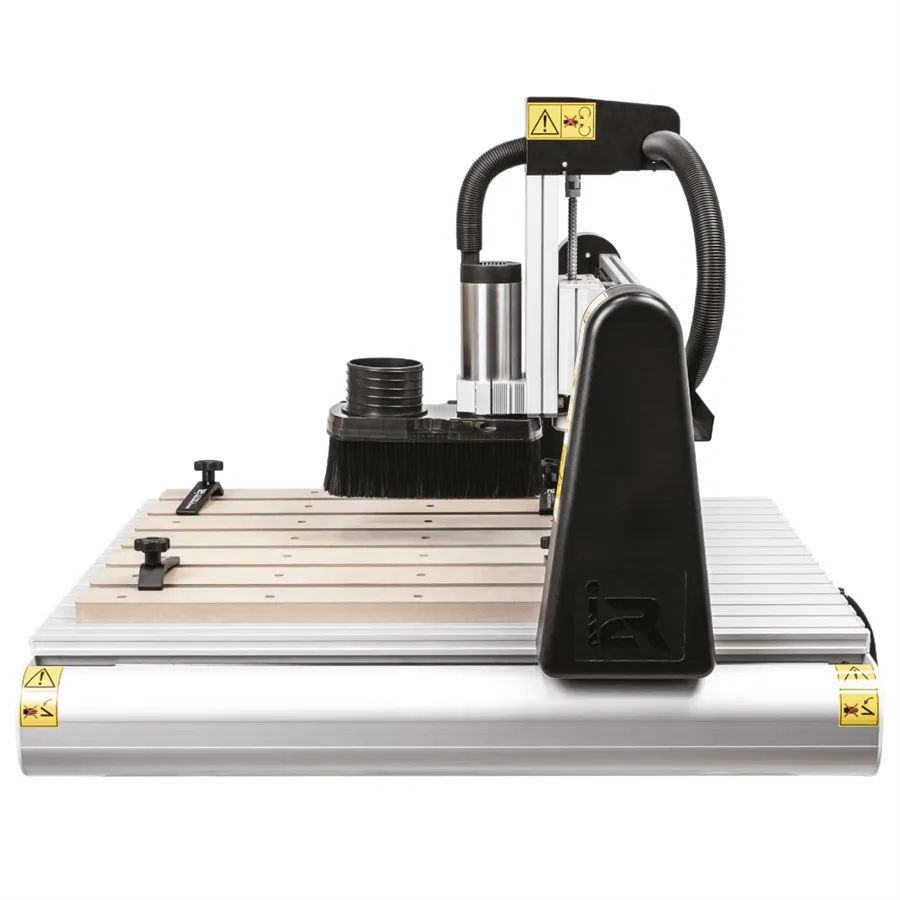

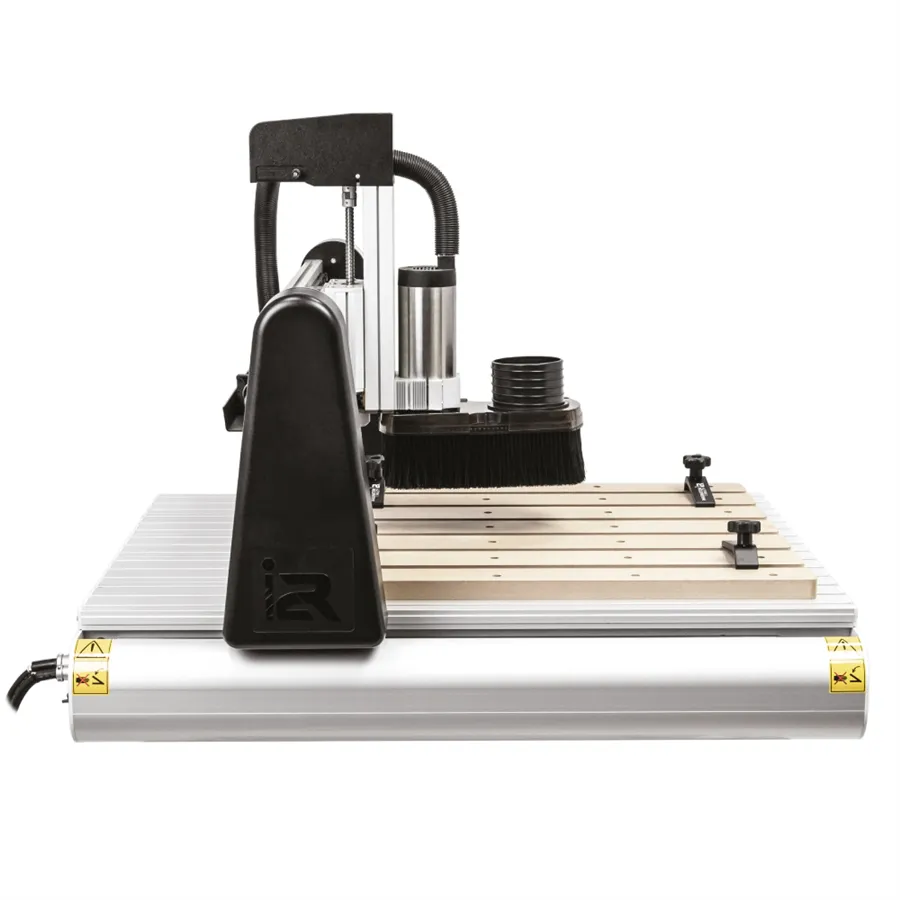

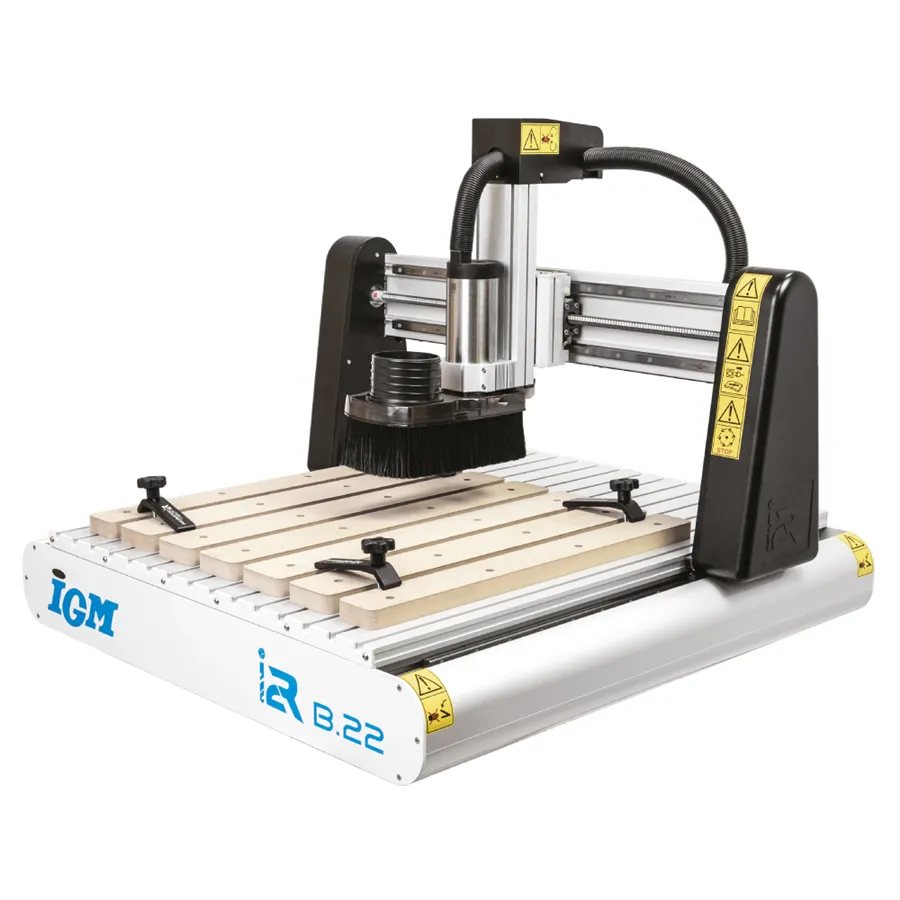

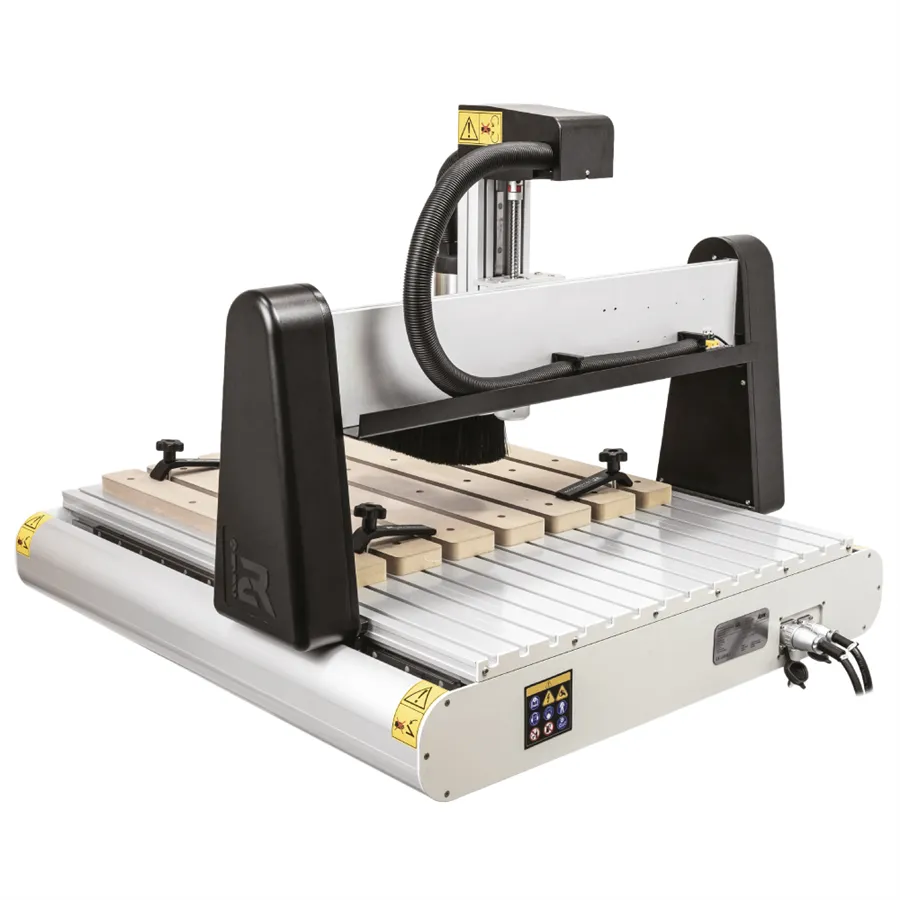

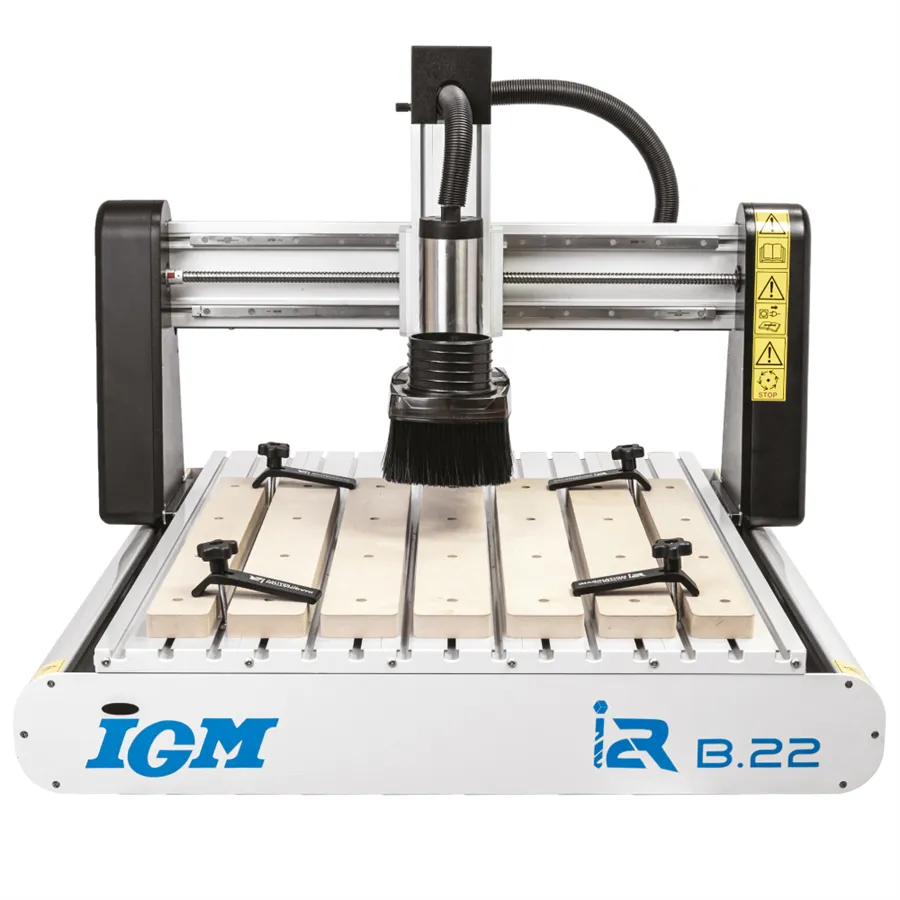

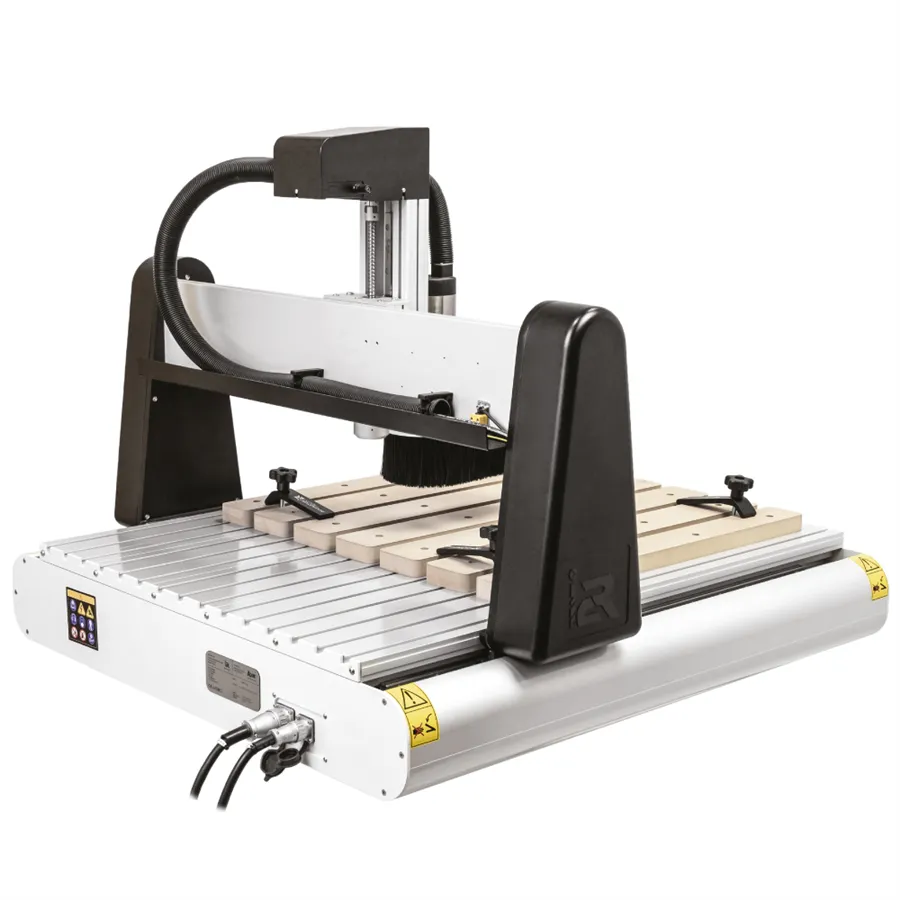

Malá tříosá CNC frézka pro začátečníky IGM i2R B22 na dřevo, plast a pěny. 2D a 3D frézování o výkonu 1,5 kW v rozsahu až 610 x 610 mm. Jednoduchý UCCNC software umožňuje pohyb frézky ovládat i ovladačem pro Xbox.
• Vzduchem chlazené bezuhlíkové vřeteno 1,5 kW.
• Rozsah pohybu vřetena až 610 x 610 x 130 mm (X x Y x Z).
• Přesné kuličkové šrouby.
• Prizmatické vedení ve všech osách.
• Integrované magnetické senzory všech tří os.
• Senzor výšky nástroje.
• Přesný a rovný hliníkový stůl s T drážkami a MDF deskami.
• 2D i 3D frézování.
• Snadné ovládání stroje pomocí PC a 3D náhled práce v reálném čase.
• Opakovací přesnost 0,05 mm.
CNC frézka IGM i2R řady B byla vytvořena pro začínající CNC uživatele. Toto CNC kombinuje vysoce kvalitní komponenty s precizním inženýrstvím. Výsledkem je extrémně schopný a výkonný, základní CNC stroj. CNC frézka IGM i2R se ovládá pomocí softwaru UCCNC v PC. Jde o velmi intuitivní rozhraní s mnoha funkcemi, které je vhodné i pro nezkušené a začínající operátory CNC. Frézka B22 je mimořádně kvalitní a přesný stroj vyrobený z průmyslových komponentů, který vám poskytne jednu z nejdostupnějších vstupenek do světa CNC.
CNC frézka IGM i2R řady B je ideální pro obrábění všech materiálů na bázi dřeva, většiny plastů, pěn a polystyrenů. Stroj je vhodný pro vyřezávání 2D nábytkových dílců, výrobu intarzií, 3D modelů, plastik, vzorkových výrobků a prototypů nebo pro popisování a značení.
Model B22 má velmi přesné vedení na 16 mm kuličkových šroubech doplněných o kvalitní prizmatické vedení s nízkým třením ve všech osách. Na stroji proto nenajdete žádné hnací řemeny nebo převodovky, které by snižovaly přesnost a zvyšovaly vibrace stroje. Kuličkové šrouby i lineární vedení frézek i2R využívají recirkulační ložiska, které poskytují velmi nízkou vůli, bezkonkurenční přesnost, a jsou schopna přenášet vysoké zatížení ve všech směrech.
Výkonné 1,5 kW vřeteno chlazené vzduchem a kvalitní krokové motory s vysokým kroutícím momentem dodávají této CNC frézce dostatek výkonu i pro náročné několikahodinové frézování.

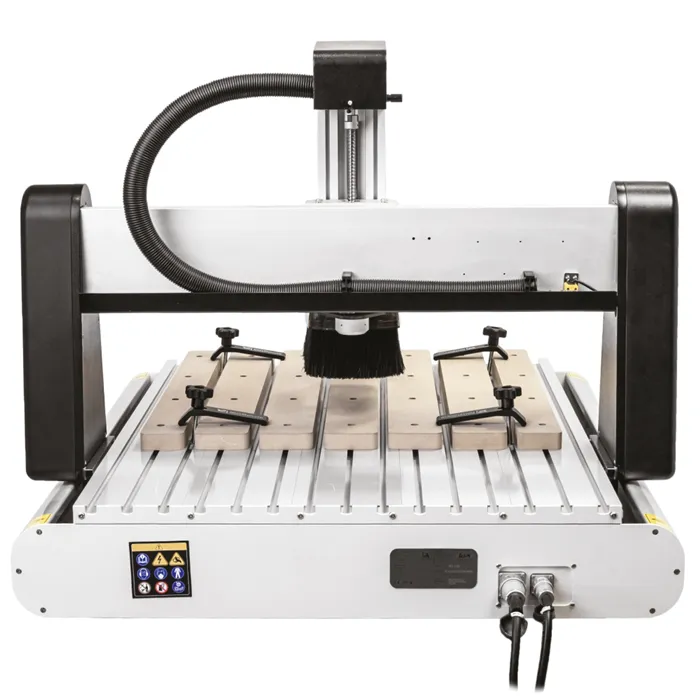

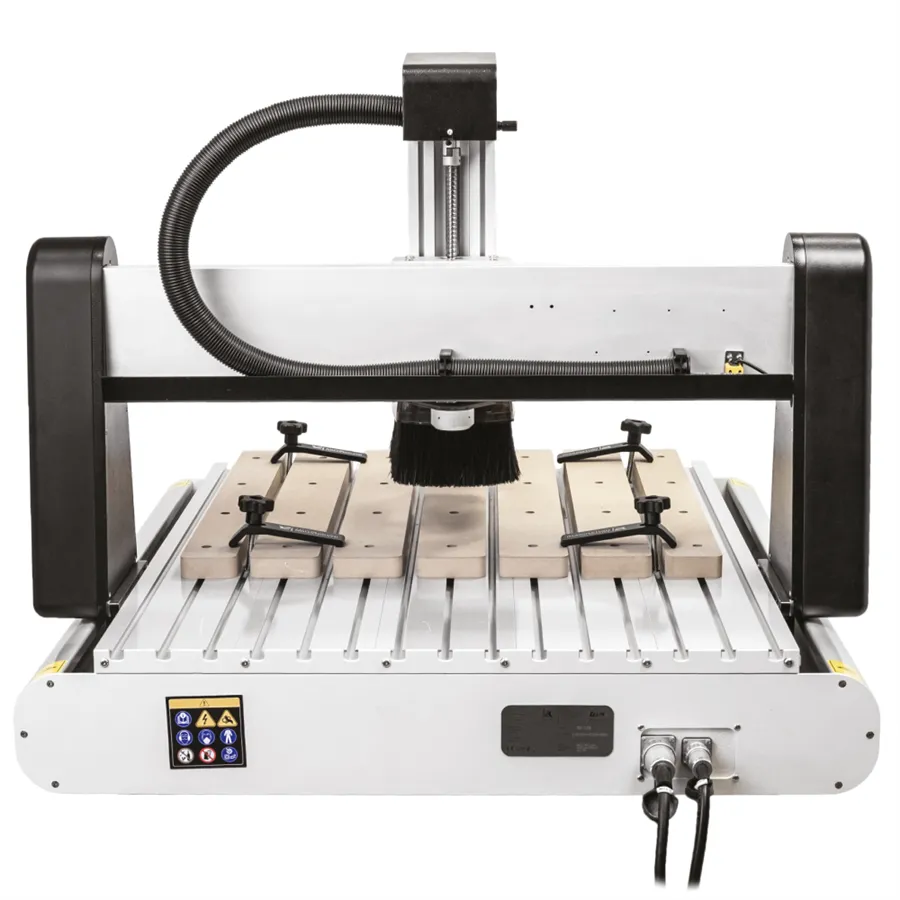

Na robustním šroubovaném ocelovém rámu je umístěna hliníková stolová deska o tloušťce 25 mm s integrovanými MDF deskami, které přesně podepřou obráběný dílec a chrání vaše nástroje i hliníkový stůl před poškozením při vyřezávání dílců. Mezi MDF deskami najdete vodicí T-drážky, které slouží pro montáž upínacích svěrek nebo k upnutí příslušenství.
CNC frézky i2R jsou na rozdíl od mnoha konkurentů vybaveny na všech třech osách magnetickými senzory přiblížení, které zabraňují kolizi portálu s koncovými dorazy v mezních polohách. To umožňuje využití funkce HOME, která všechny tři osy zkalibruje. Tím stroji dáte přesně vědět, kde se nachází vřeteno vůči pracovní ploše. Všechny kabely i chladicí hadice jsou chráněny před vytržením, zlomením nebo skřípnutím ve všech třech osách, jelikož jsou integrované a ukryté v ohebných chráničkách.
Díky softwaru UCCNC, který je včetně licence dodávaný se strojem, vidíte každý krok stroje v reálném čase na vašem notebooku. Prostřednictvím UCCNC můžete snadno ovládat všechny pohyby i parametry vašeho CNC stroje, měřit hloubku nástroje dotykem na přiložený senzor nebo sledovat průběh vaší práce v 2D i 3D náhledu. Díky maximální kompatibilitě UCCNC s OS Windows můžete pohyb vaší CNC frézky i2R ovládat i bezdrátově pomocí ovladače na herní konzole Xbox (není součástí balení).
Software UCCNC frézku ovládá, parametry vašeho projektu si ale musíte nejprve připravit v jiném programu. K tomu slouží CAD/CAM software, který váš hotový projekt exportuje do G-kódu. G-kód snadno nahrajete do UCCNC softwaru pomocí jednoho tlačítka, frézku pak stačí pouze nastavit k obrobku a spustit. Vzhledem k pracovním rozměrům CNC stroje B22 stačí zakoupit program VCarveDesktop, díky kterému můžete tvořit projekty na celé pracovní ploše 610 x 610 mm, nebo VCarvePro, který nabízí více funkcí.
Součástí stroje je dotykový senzor výšky nástroje. Jakmile do vřetena vložíte nový nástroj, je třeba přesně změřit délku vašeho nástroje vzhledem k dílci nebo pracovnímu stolu. Dotykový senzor snadno zapojíte do konektoru na portálu frézky, senzor pak položíte pod nástroj a prostřednictvím programu UCCNC a jeho funkce AUTO Touch-Off se délka nástroje automaticky změří a uloží do programu UCCNC.
Minimální požadavky UCCNC a Vectric na PC nebo notebook:
• Procesor: 2 GHz
• Operační paměť: 4 GB RAM
• Uložiště: 16 GB
• Operační systém: Windows 7, 8, 10
• Další: USB-A port + Ethernet port
Poznámka:Notebook a CAD software Vectric není součástí balení.
• Typ: i2R B22
• Doporučené použití: Řemeslník
• Výkon vřetena (230V): 1500 W
• Chlazení vřetena: vzduchem
• Typ kleštin: ER16
• Rozsah kleštin: 1 - 10 mm
• Otáčky vřetena: 0 - 24 000 ot./min
• Max rychlost posuvu v ose X/Y: 3500 mm/min (58 mm/s)
• Max rychlost posuvu v ose Z: 1500 mm/min (25 mm/s)
• Typ vedení: kuličkový šroub 16 mm + prizmatické vedení
• Rozsah v ose X: 610 mm
• Rozsah v ose Y: 610 mm
• Rozsah v ose Z: 130 mm
• Odsávání: 100 mm
• Rozhraní: UCCNC (PC s OS Windows)
• Rozměry stroje (DxŠxV): 1050 x 930 x 800 mm
• Hmotnost stroje: 90 kg
• Přepravní rozměry (DxŠxV): 1060 x 980 x 520 mm
• Hmotnost balení: 104 kg
Součást balení:
• CNC stroj B22 s ovládacím boxem
• 2x Kleštiny ER16 (6 mm a 8 mm)
• Odsávací kryt
• 2x Montážní klíč pro vřeteno
• Dotykový senzor výšky nástroje
• UCCNC licence (neomezená)
• 4x Přítlačná svěrka
• Síťový kabel
